HEIDENHAIN TNC 620 241
8.2 Cicli di f
o
ra
tu
ra
, masc
hiat
ur
a e fr
esat
ur
a di filet
tat
ur
e

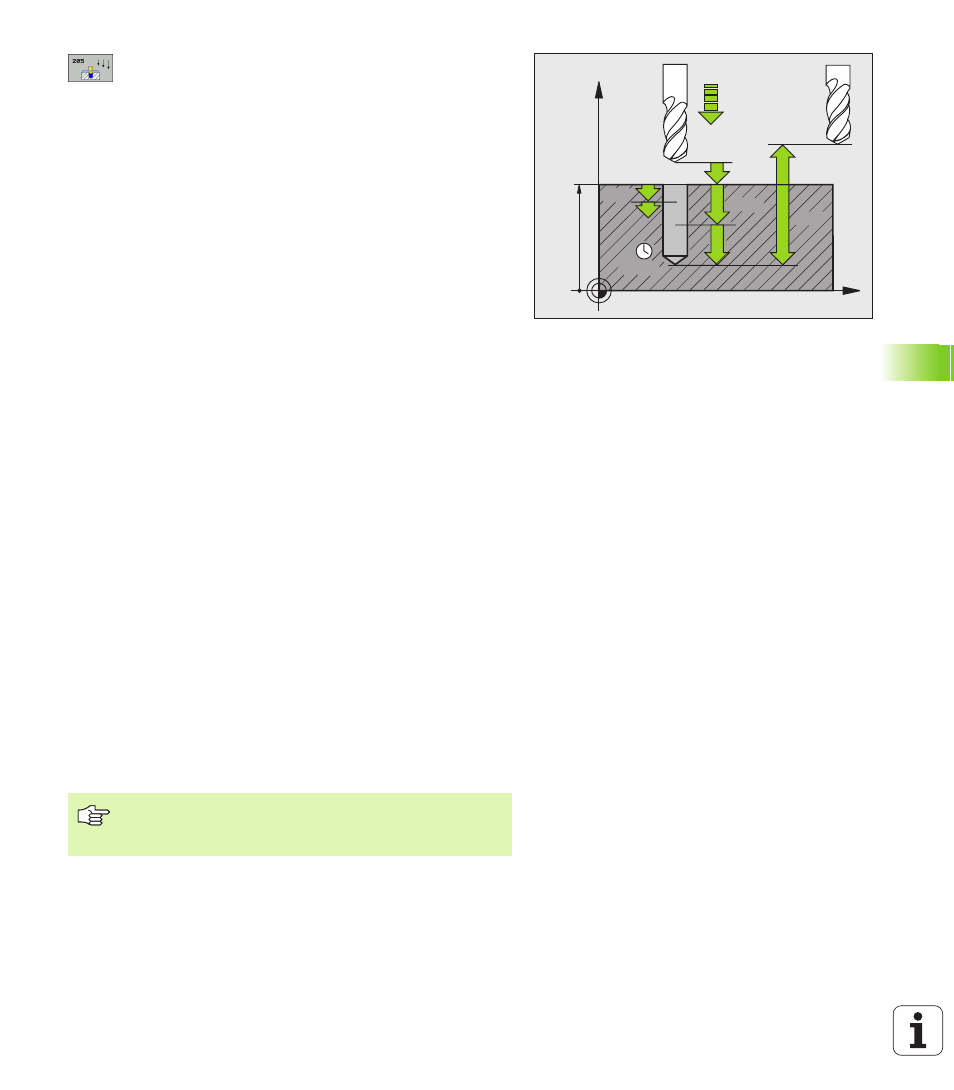

 DISTANZA DI SICUREZZA Q200 (incrementale): distanza
tra la punta dell'utensile e la superficie del pezzo
 PROFONDITÀ Q201 (incrementale): distanza tra la
superficie del pezzo e il fondo del foro (punta del cono
di foratura)
 AVANZAMENTO IN PROFONDITÀ Q206: velocità di
spostamento dell'utensile durante la foratura in mm/
min
 PROFONDITÀ DI ACCOSTAMENTO Q202 (incrementale):
quota di accostamento dell’utensile. La
PROFONDITÀ non deve essere un multiplo della
PROFONDITÀ DI ACCOSTAMENTO. Il TNC si porta
in un unico passo fino alla profondità quando:
„ profondità di accostamento e profondità sono
uguali
„ la profondità di accostamento è maggiore della
profondità
 COORD. SUPERFICIE PEZZO Q203 (assoluto): coordinata
della superficie del pezzo
 2ª DISTANZA DI SICUREZZA Q204 (incrementale):
coordinata dell'asse del mandrino che esclude una
collisione tra l'utensile e il pezzo (il dispositivo di
serraggio)
 VALORE DA TOGLIERE Q212 (incrementale): valore di cui
il TNC riduce la profondità di accostamento Q202
 PROFONDITÀ DI ACCOSTAMENTO MINIMA Q205
(incrementale): se è stato programmato un valore da
togliere, il TNC limita l'avanzamento al valore
impostato nel Q205
 DISTANZA DI PREARRESTO SOPRA Q258 (incrementale):
distanza di sicurezza per il posizionamento in rapido,
quando il TNC, dopo un ritorno dal foro, riporta
l'utensile alla profondità di accostamento corrente;
valore per il primo accostamento
 DISTANZA DI PREARRESTO SOTTO Q259 (incrementale):
distanza di sicurezza per il posizionamento in rapido,
quando il TNC, dopo un ritorno dal foro, riporta
l'utensile alla profondità di accostamento corrente;
valore per l’ultimo accostamento
X
Z
Q200
Q201
Q206
Q202
Q203
Q204
Q211
Q257
Se si immettono Q258 diverso da Q259, il TNC modifica il
prearresto tra il primo e l'ultimo accostamento in modo
uniforme.
