HEIDENHAIN TNC 620 175
6.5 T
raiet
to
ri
e - coor
dinat
e
polar
i
Programmazione di una traiettoria elicoidale
 Coordinate polari angolo : inserire in modo
incrementale l'angolo totale che l'utensile percorre
sulla traiettoria elicoidale. Dopo l'inserimento
dell'angolo selezionare l'asse utensile con un
tasto di selezione assi.
 Coordinata per l'altezza della traiettoria elicoidale,
inserire in modo incrementale
 Senso di rotazione DR
Traiettoria elicoidale in senso orario: DR–
Traiettoria elicoidale in senso antiorario: DR+

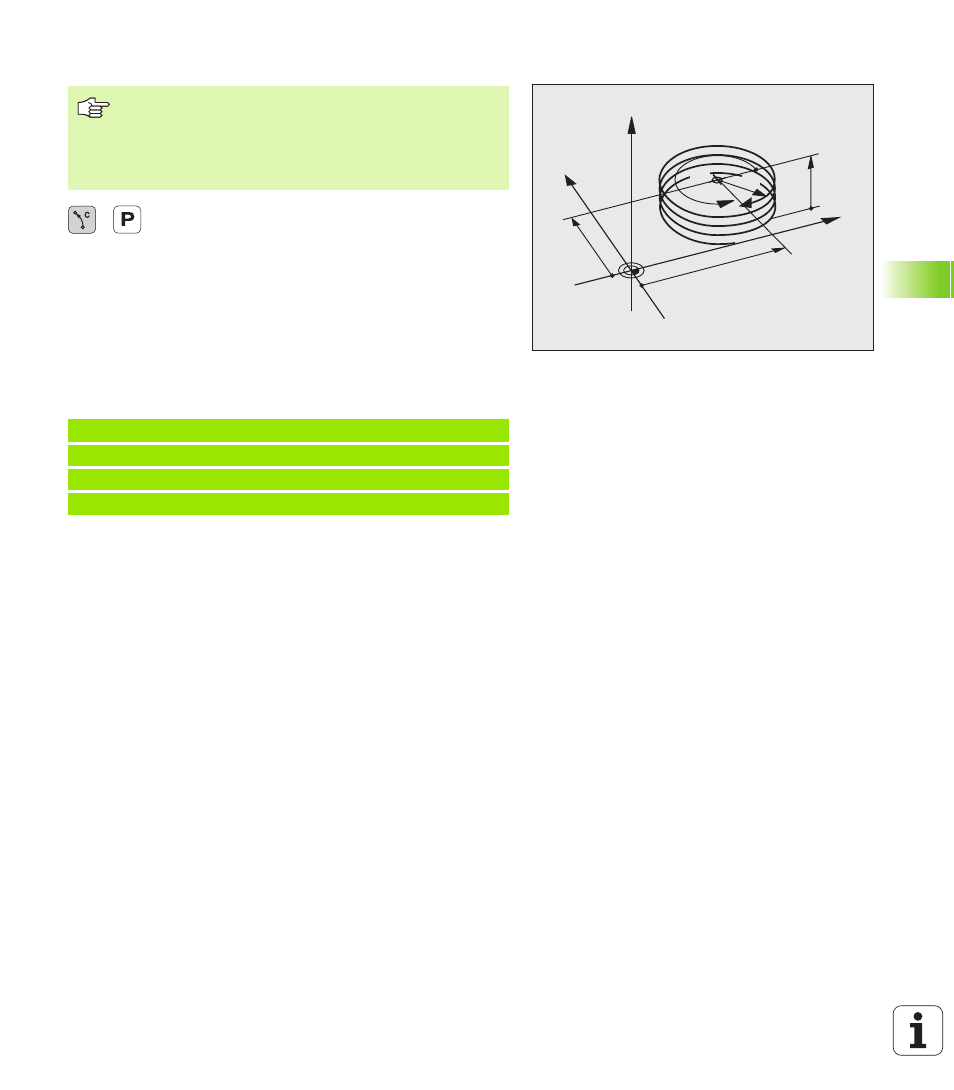

Esempi di blocchi NC: filettatura M6 x 1 mm con 5 filetti
Y
X
Z
25
40
5
270°
R3
CC
Inserire il senso di rotazione DR e l'angolo totale
incrementale IPA con lo stesso segno, altrimenti l'utensile
potrebbe muoversi su una traiettoria errata.
Per l'angolo totale IPA può essere inserito un valore tra
-99 999,9999° e +99 999,9999°.
12 CC X+40 Y+25
13 L Z+0 F100 M3
14 LP PR+3 PA+270 RL F50
15 CP IPA-1800 IZ+5 DR-
