HEIDENHAIN TNC 620 343
8.6 Cicli di spianat
u
ra

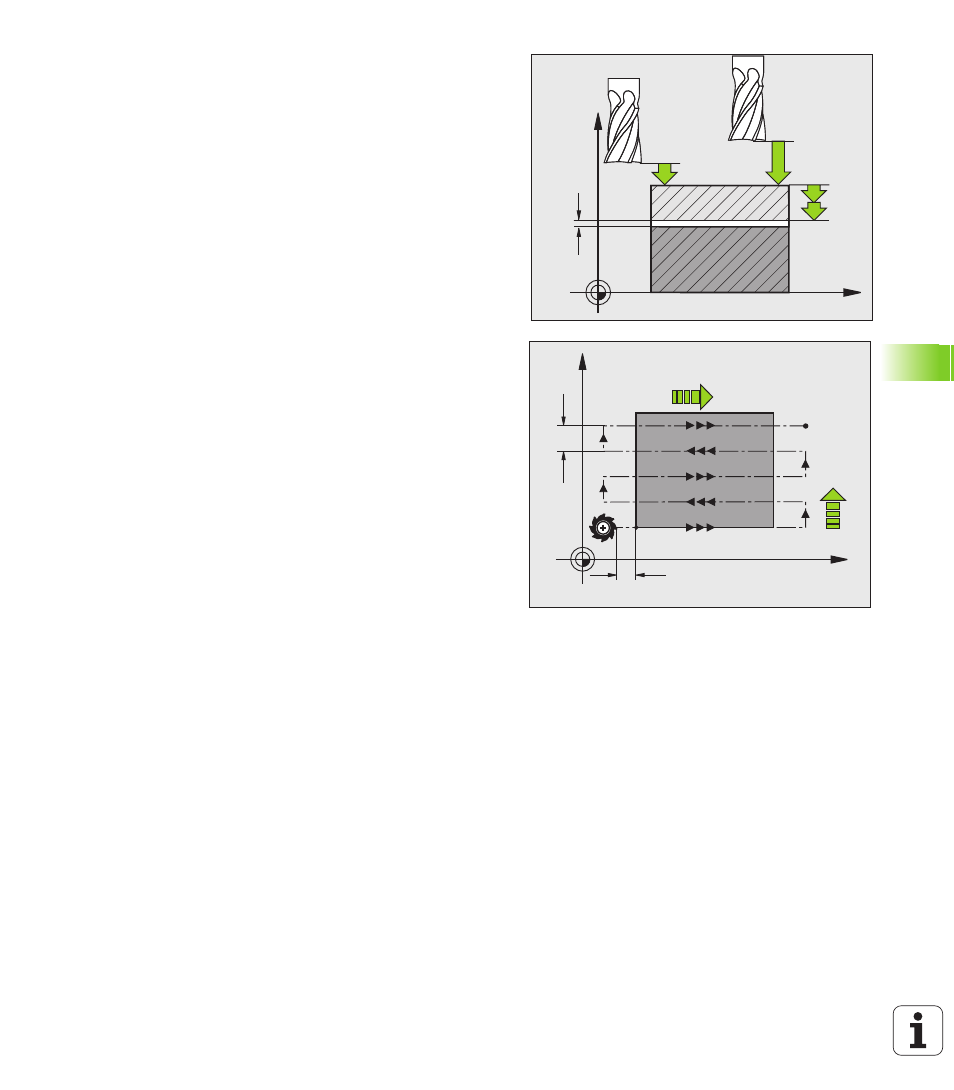

 PROFONDITÀ DI ACCOSTAMENTO MASSIMA Q202
(incrementale): quota di accostamento massima
dell'utensile. Il TNC calcola la profondità di
accostamento effettiva dalla differenza tra punto
finale e punto di partenza nell'asse utensile – tenendo
conto del sovrametallo per finitura – in modo eseguire
la lavorazione sempre con la stessa profondità di
accostamento
 SOVRAMETALLO PER FINITURA PROFONDITÀ Q369
(incrementale): valore con cui deve essere eseguito
l'ultimo accostamento
 FATTORE MAX. DI SOVRAPPOSIZIONE TRAIETTORIE
Q370: Massimo accostamento laterale k. Il TNC
calcola l'accostamento laterale effettivo dalla 2ª
lunghezza laterale (Q219) e dal raggio utensile, in
modo da eseguire la lavorazione con accostamento
laterale costante. Se nella tabella utensili è stato
inserito un raggio R2 (ad es. raggio dell’inserto
usando un utensile con tagliente frontale), il TNC
riduce in modo corrispondente l'accostamento
laterale
 AVANZAMENTO FRESATURA Q207: velocità di
spostamento dell’utensile durante la fresatura in mm/
min
 AVANZAMENTO FINITURA Q385: velocità di spostamento
dell'utensile durante la fresatura dell'ultimo
accostamento in mm/min
 AVANZ. AVVICINAMENTO Q253: velocità di spostamento
dell'utensile durante l'avvicinamento alla posizione di
partenza e durante lo spostamento sulla riga
successiva in mm/min; se lo spostamento trasversale
avviene nel materiale (Q389=1), il TNC esegue
l'accostamento trasversale con avanzamento di
fresatura Q207
X
Z
Q202
Q200
Q204
Q369
X
Y
Q357
Q253
Q207
k
