162 6 Programmazione: programmazione profili
6.4 T
raiet
to
ri
e - coor
dinat
e
car
tesiane

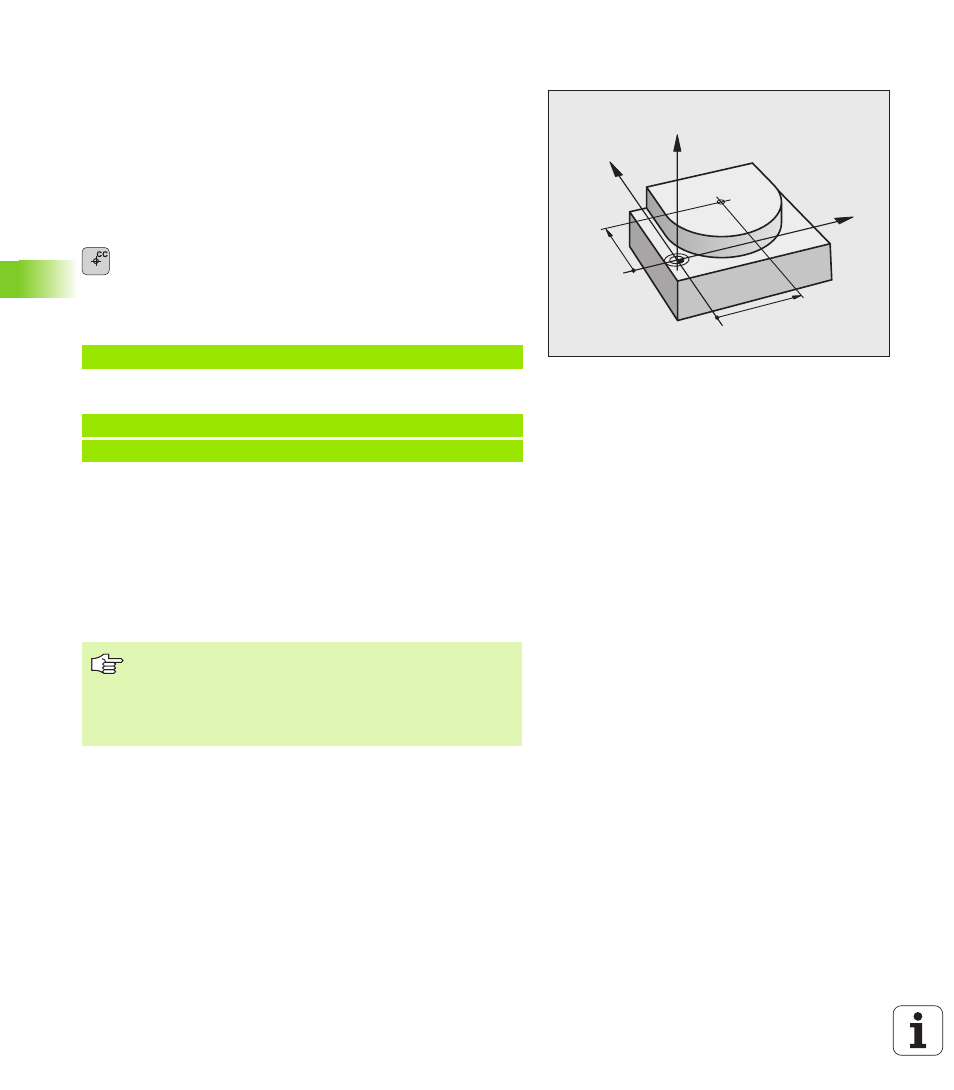

Centro del cerchio CC
Per le traiettorie circolari che vengono programmate con il tasto C
(traiettorie circolari C) occorre definire il centro del cerchio. A tale
scopo
„ introdurre le coordinate cartesiane del centro del cerchio nel piano
di lavoro, o
„ confermare l'ultima posizione programmata oppure
„ confermare le coordinate con il tasto "CONFERMA POSIZIONE
REALE".
 Coordinate CC: inserire le coordinate per il centro del
cerchio oppure
per confermare l'ultima posizione programmata: non
inserire alcuna coordinata.
Blocchi esplicativi NC
oppure
Le righe di programma 10 e 11 non si riferiscono alla figura.
Validità della definizione del centro del cerchio
Il centro del cerchio rimane definito fino alla programmazione di un
nuovo centro.
Inserimento incrementale del centro del cerchio CC
Una coordinata indicata con quota incrementale per il centro del
cerchio si riferisce sempre all'ultima posizione utensile programmata.
CC
Z
Y
X
X
CC
Y
CC
5 CC X+25 Y+25
10 L X+25 Y+25
11 CC
Con CC si identifica una posizione quale centro del
cerchio: l'utensile non si porterà quindi su questa
posizione.
Il centro del cerchio è contemporaneamente il polo delle
coordinate polari.
