HEIDENHAIN TNC 620 315
8.5 Cicli SL

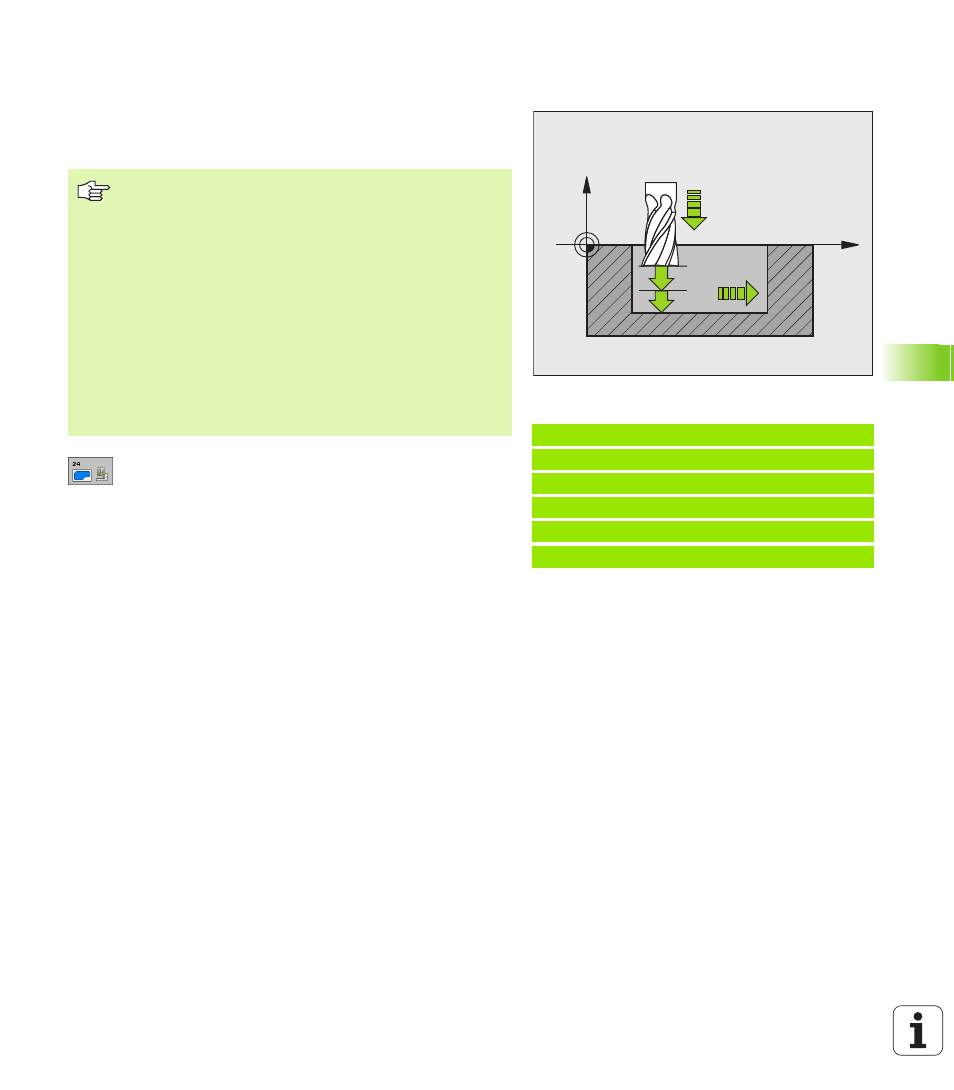

FINITURA LATERALE (ciclo 24, opzione software
Advanced programming features)
Il TNC avvicina l'utensile ai singoli segmenti di profilo su una traiettoria
circolare a raccordo tangenziale, finendo ogni segmento
separatamente.
 SENSO ROT.? ORARIO = -1 Q9:
Direzione di lavorazione:
+1:rotazione in senso antiorario
–1:rotazione in senso antiorario
 PROFONDITÀ DI ACCOSTAMENTO Q10 (incrementale):
quota di cui l’utensile viene accostato di volta in volta
 AVANZAMENTO IN PROFONDITÀ Q11: avanzamento
durante la penetrazione
 AVANZAMENTO SVUOTAMENTO Q12: avanzamento di
fresatura
 QUOTA LATERALE Q14 (incrementale): quota per finiture
ripetute; programmando Q14 = 0 viene asportata la
quota di finitura residua
Esempio: blocchi NC
61 CYCL DEF 24 FINITURA LATERALE
Q9=+1 ;SENSO DI ROTAZIONE
Q10=+5 ;PROF. INCREMENTO
Q11=100 ;AVANZ. INCREMENTO
Q12=350 ;AVANZAMENTO SVUOT.
Q14=+0 ;SOVRAM. LATERALE
X
Z
Q11
Q12
Q10
Prima della programmazione
La somma tra QUOTA LATERALE (Q14) e raggio
dell'utensile di finitura deve essere inferiore alla QUOTA
LATERALE (Q3, ciclo 20) e il raggio dell'utensile di
svuotamento.
Anche per la lavorazione del ciclo 24 senza previo
svuotamento con il ciclo 22 vale il suddetto calcolo; in
questo caso il raggio dell'utensile di svuotamento assume
il valore "0".
Il punto di partenza per la finitura viene determinato
automaticamente dal TNC e dipende dalle condizioni di
spazio della tasca. Il punto di partenza dipende dalle
condizioni di spazio nella tasca e dal sovrametallo
programmato nel ciclo 20.
