202 7 Programmazione: funzioni ausiliarie
7.
4 F
unzioni ausiliar
ie per tr
aiet
to
ri
e
7.4 Funzioni ausiliarie per
traiettorie

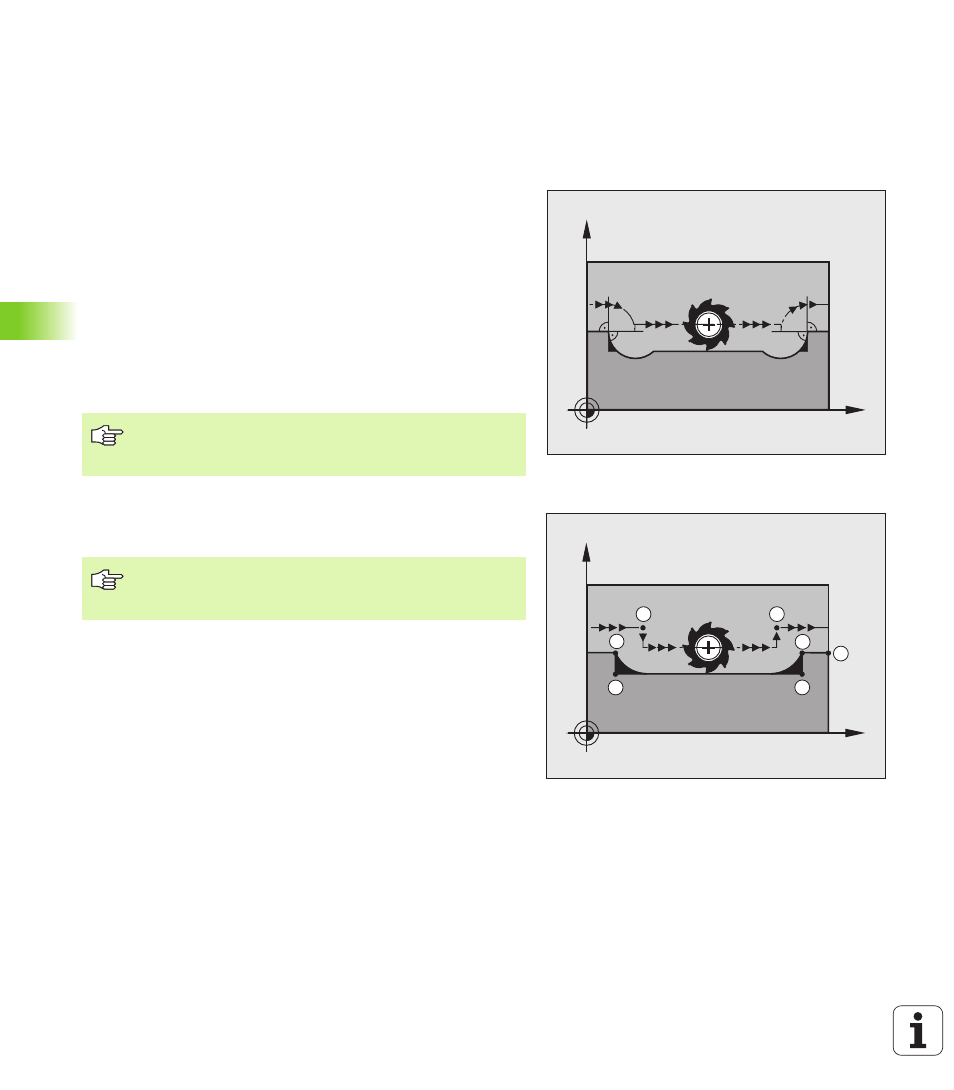

Lavorazione di piccoli gradini di profilo: M97
Comportamento standard
In corrispondenza degli spigoli esterni il TNC inserisce un cerchio di
raccordo. Con gradini del profilo molto piccoli l'utensile finirebbe per
danneggiare il profilo stesso.
In questi punti il TNC interromperà pertanto l'esecuzione del
programma, emettendo il messaggio d'errore "Raggio uten. troppo
grande".
Comportamento con M97
Il TNC calcola un punto di intersezione delle traiettorie per gli elementi
del profilo, come per gli angoli interni, facendo passare l'utensile da
questo punto.
Programmare M97 nel blocco nel quale è definito lo spigolo esterno.
Attivazione
La funzione M97 è attiva solo nel blocco di programma, nel quale è
programmata.
X
Y
X
Y
S
16
17
15 14
13
S
Invece di M97 si dovrebbe utilizzare la funzione molto più
potente M120 LA (vedere "Comportamento con M120" a
pagina 206)!
Con M97 la lavorazione degli spigoli rimane incompleta. In
questi casi occorre ripassarli con un utensile avente un
raggio più piccolo.
