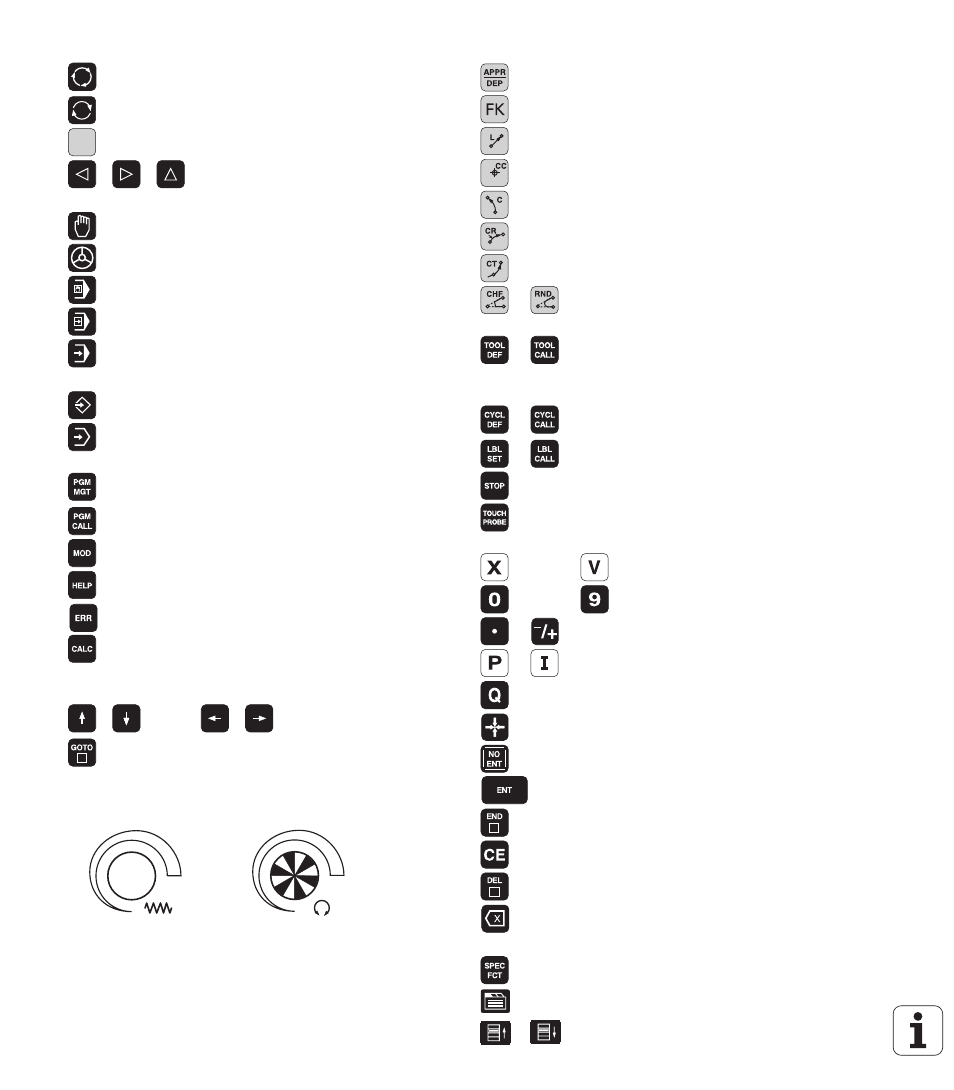

Elementi di comando dell'unità schermo
Selezione divisione schermo
Selezione schermo tra modalità
Macchina e Programmazione
Softkey: selezione funzioni sullo
schermo
Commutazione dei livelli softkey
Selezione modalità Macchina
Funzionamento manuale
Volantino elettronico
Introduzione manuale dati
Esecuzione singola
Esecuzione continua
Selezione modalità Programmazione
Editing programma
Prova programma
Gestione programmi/file, funzioni del TNC
Selezione e cancellazione programmi/file
Trasmissione dati esterna
Definizione della chiamata programma, selezione di
tabelle origini o tabelle punti
Selezione funzione MOD
Visualizzazione di testi ausiliari per messaggi di
errore NC
Visualizzazione di tutti i messaggi d'errore
Funzione calcolatrice
Spostamento del cursore e selezione diretta di blocchi,
cicli e funzioni parametriche
Spostamento del cursore
(campo chiaro)
Selezione diretta di blocchi, cicli e di funzioni
parametriche
Potenziometri di regolazione per avanzamento/numero di
giri mandrino
150
0
50
100
F %
150
0
50
100
S %
Programmazione movimenti traiettoria
Posizionamento sul e distacco dal profilo
Programmazione libera dei profili FK
Retta
Centro del cerchio/polo per coordinate polari
Traiettoria circolare intorno al centro del cerchio
Traiettoria circolare con indicazione del raggio
Traiettoria circolare con raccordo tangenziale
Smusso/Arrotondamento spigoli
Dati sugli utensili
Inserimento e chiamata lunghezza e raggio
utensile
Cicli, sottoprogrammi e ripetizioni di blocchi di
programma
Definizione e chiamata cicli
Inserimento e chiamata di sottoprogrammi e
di ripetizioni di blocchi di programma
Programmazione di uno STOP programmato
Definizione di cicli di tastatura
Immissione assi coordinate e valori numerici, editing
. . .
Selezione assi coordinate e
immissione nel programma
. . .
Tasti numerici
Punto decimale/inversione del segno
Immissione di coordinate polari/
Immissione di quote incrementali
Programmazione/Stato parametri Q
Conf. posizione reale, valori dalla calcolatrice
Salto domande di dialogo e cancellazione dati
Conferma immissione e proseguimento
dialogo
Conclusione del blocco, chiusura dell’inserimento
Azzeramento di immissioni di valori numerici e
cancellazione di messaggi di errore del TNC
Interruzione dialogo, canc. blocchi programma
Cancellazione di singoli caratteri
Funzioni speciali/smarT.NC
Visualizzazione funzioni speciali
Inattivo
Campo di dialogo o pulsante successivo/
precedente
