6.6 Traiettorie - Programmazione
libera dei profili FK (opzione
software)
Principi fondamentali
I disegni dei pezzi non a norma NC contengono spesso dati di
coordinate che non possono essere inseriti con i tasti funzione grigi.
Può verificarsi, ad es. che:
„ le coordinate note si trovino sull'elemento del profilo o nelle sue
vicinanze,
„ i dati delle coordinate si riferiscano ad un altro elemento di profilo
oppure
„ siano note le indicazioni di direzione e quelle relative all'andamento
del profilo.
Tali dati si programmano direttamente con la funzione
Programmazione libera dei profili FK (opzione software Advanced
programming features). Il TNC calcolerà il profilo dai dati di
coordinate noti e supporta il dialogo di programmazione con la grafica

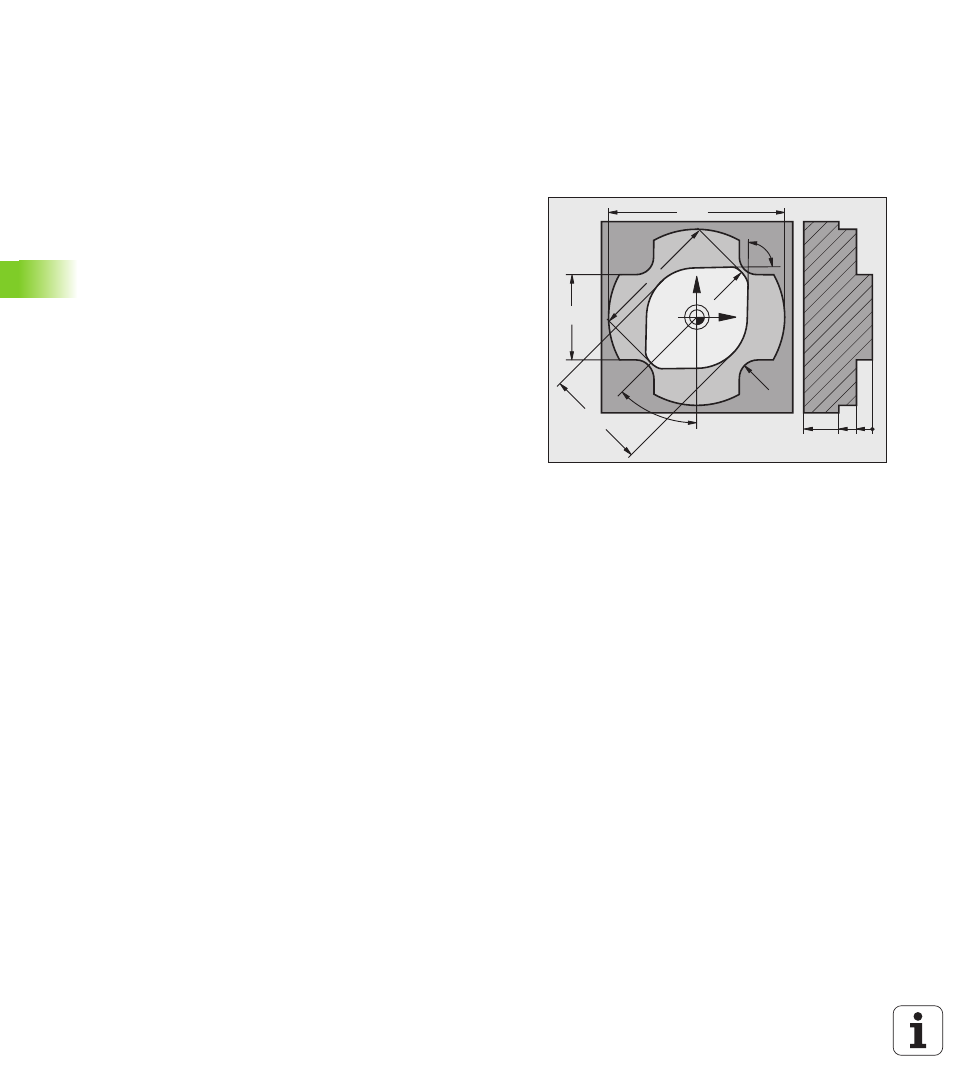

FK interattiva. La figura in alto a destra illustra delle quote inseribili nel
modo più semplice tramite la programmazione FK.
Y
X
0 5 10 20
88.15°
¬36
45°
¬21
18
R4
28
R2.5
