HEIDENHAIN TNC 620 (340 56x-01) Manuale d'uso
Pagina 278
278
8 Programmazione: cicli
8.3 Cicli per la fr
esat
ur
a di tasc
he, isole e scanalat
ur
e
DISTANZA DI SICUREZZA
Q200 (incrementale): distanza
tra la punta dell'utensile e la superficie del pezzo
PROFONDITÀ
Q201 (incrementale): distanza tra la
superficie del pezzo e il fondo della tasca
AVANZAMENTO IN PROFONDITÀ
Q206: velocità
dell’utensile in mm/min nello spostamento alla
PROFONDITÀ. Per la penetrazione nel materiale
inserire un valore più basso di quello definito in Q207
PROFONDITÀ DI ACCOSTAMENTO
Q202 (incrementale):
quota dei singoli accostamenti dell’utensile; inserire
un valore maggiore di 0
AVANZAMENTO FRESATURA
Q207: velocità di
spostamento dell’utensile durante la fresatura in mm/
min
COORD. SUPERFICIE PEZZO
Q203 (assoluto): coordinata
della superficie del pezzo
2ª DISTANZA DI SICUREZZA
Q204 (incrementale):
coordinata dell'asse del mandrino che esclude una
collisione tra l'utensile e il pezzo (il dispositivo di
serraggio)
CENTRO 1º ASSE
Q216 (in valore assoluto): centro della
tasca nell'asse principale nel piano di lavoro
CENTRO 2º ASSE
Q217 (in valore assoluto): centro della
tasca nell'asse secondario nel piano di lavoro
LUNGHEZZA 1º LATO
Q218 (in valore incrementale):
lunghezza della tasca parallela all'asse principale del
piano di lavoro
LUNGHEZZA 2º LATO
Q219 (in valore incrementale):
lunghezza della tasca parallela all'asse secondario del
piano di lavoro
RAGGIO DELL’ANGOLO
Q220: raggio dell’ang. della
tasca. Se non è stato inserito, il TNC considera il
RAGGIO DELL'ANGOLO uguale al raggio
dell'utensile
SOVRAMETALLO 1° ASSE
Q221 (incrementale):
sovrametallo per il calcolo del preposizionamento
nell'asse principale del piano di lavoro, riferito alla
lunghezza della tasca

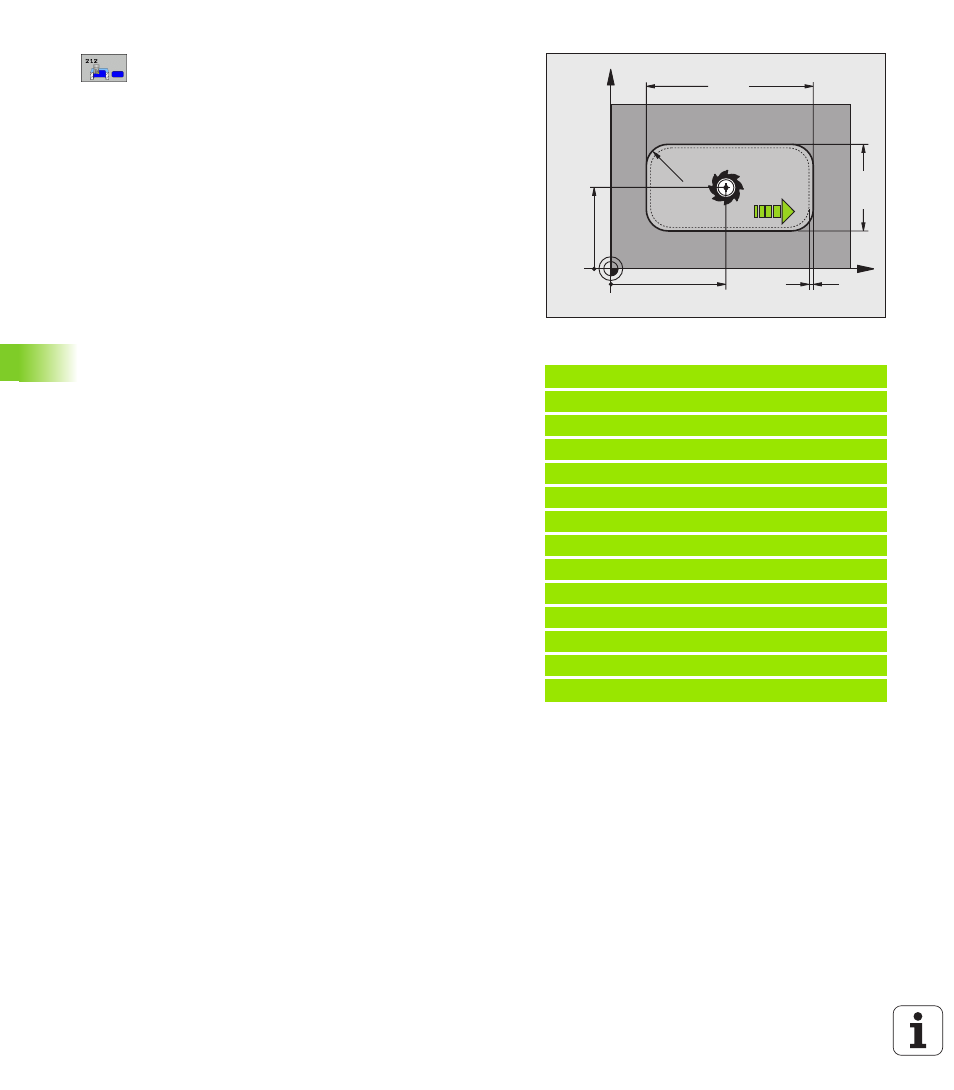

Esempio: blocchi NC
354 CYCL DEF 212 FINITURA TASCHE
Q200=2
;DISTANZA SICUREZZA
Q201=-20
;PROFONDITÀ
Q206=150
;AVANZ. INCREMENTO
Q202=5
;PROF. INCREMENTO
Q207=500
;AVANZAM. FRESATURA
Q203=+30
;COORD. SUPERFICIE
Q204=50
;2ª DIST. SICUREZZA
Q216=+50
;CENTRO 1º ASSE
Q217=+50
;CENTRO 2º ASSE
Q218=80
;LUNGHEZZA 1º LATO
Q219=60
;LUNGHEZZA 2º LATO
Q220=5
;RAGGIO SPIGOLO
Q221=0
;SOVRAMETALLO
X
Y
Q21
9
Q218
Q217
Q216
Q207
Q221
Q220
