6.4 T
raiet
to
ri
e - coor
dinat
e
car
tesiane

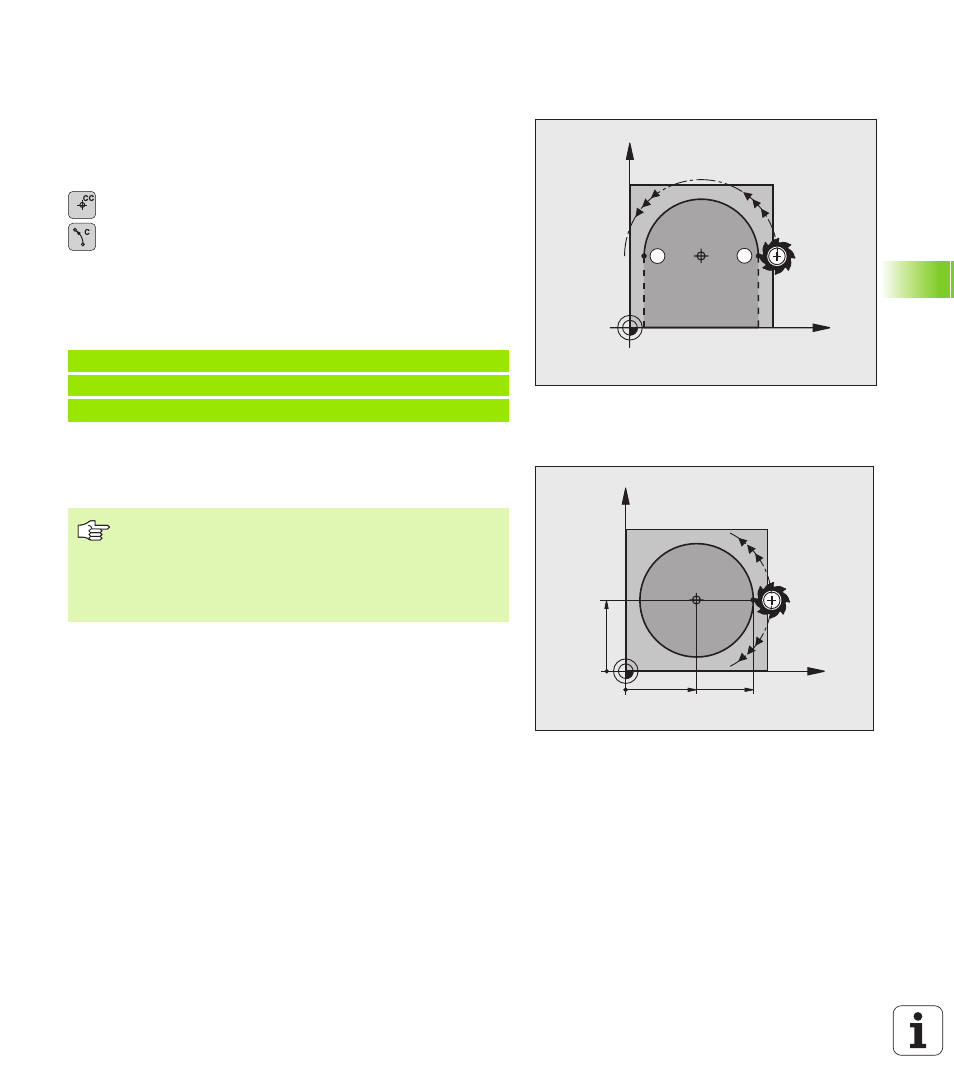

Traiettoria circolare C intorno al centro del
cerchio CC
Definire il centro del cerchio CC, prima di programmare la traiettoria
circolare C. L'ultima posizione utensile programmata prima del blocco
C è il punto di partenza della traiettoria circolare.
Portare l'utensile sul punto di partenza della traiettoria circolare
Coordinate
del centro del cerchio
Coordinate
del punto finale dell'arco di cerchio
Senso di rotazione DR, se necessario:
Avanzamento F
Funzione ausiliaria M
Blocchi esplicativi NC
Cerchio completo
Per il cerchio completo occorre programmare per il punto finale le
stesse coordinate del punto di partenza.
S
E
X
Y
CC
X
Y
25
45
25
CC
DR+
DR
5 CC X+25 Y+25
6 L X+45 Y+25 RR F200 M3
7 C X+45 Y+25 DR+
Il punto di partenza e il punto finale del movimento
circolare devono trovarsi sulla traiettoria circolare.
Tolleranza di inserimento: fino a 0,016 mm (definibile
tramite parametro macchina circleDeviation).
Cerchio minimo che il TNC può percorrere: 0,0016 µm.
