184 6 Programmazione: programmazione profili
6.6 T
raiet
to
ri
e - Pr
ogr
a
mmazione liber
a dei pr
ofili FK (opzione sof
tw
a
re
)

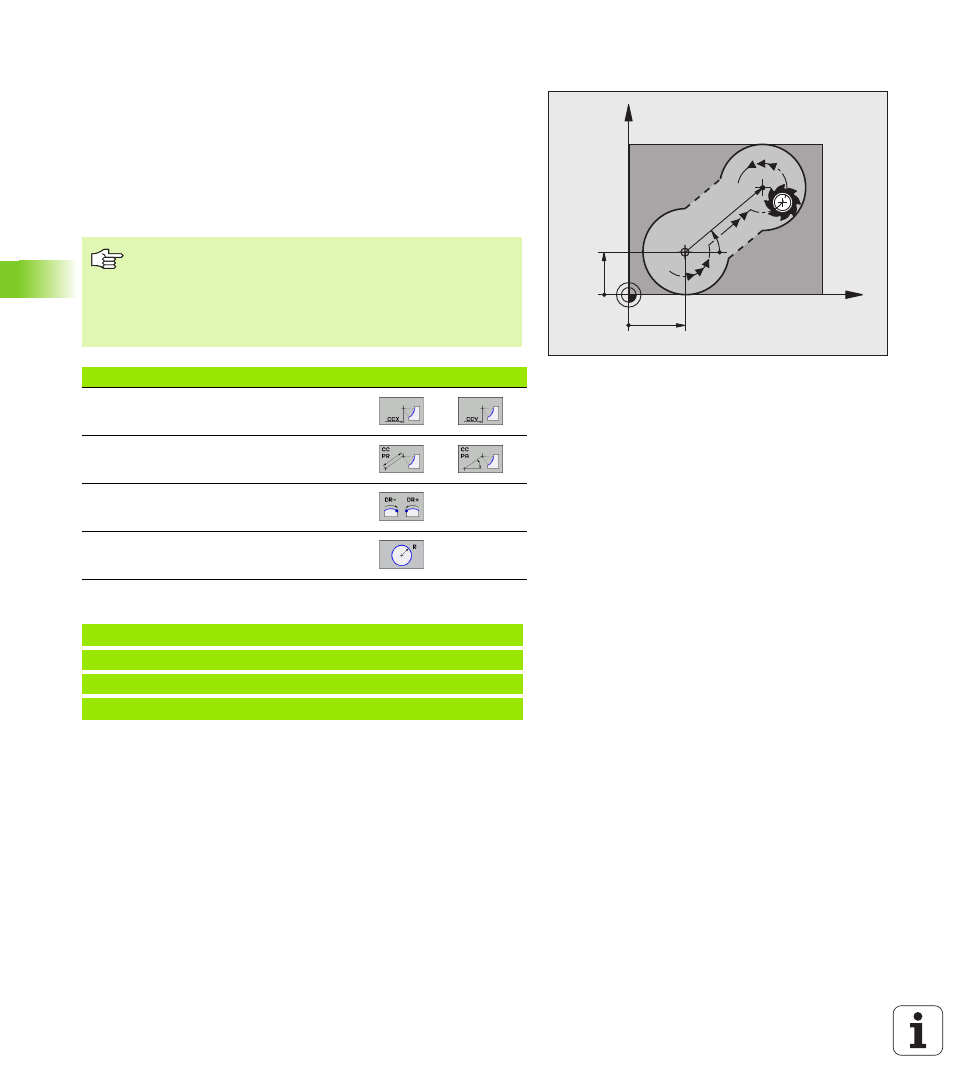

Centro del cerchio CC, raggio e senso di rotazione nel blocco FC/
FCT
Per le traiettorie circolari in programmazione libera il TNC calcola il
centro del cerchio dai dati inseriti. Questa caratteristica permette
anche nella programmazione FK la programmazione di un cerchio
completo in un unico blocco.
Se si desidera definire un centro di cerchio in coordinate polari, occorre
definire il polo non con CC ma con la funzione FPOL. FPOL rimarrà
attivo fino ad un blocco successivo con FPOL ed è da definire in
coordinate cartesiane.
Blocchi esplicativi NC
X
Y
20
15
40°
R35
CC
FPOL
Un centro del cerchio programmato o calcolato nel modo
convenzionale non è quindi più attivo quale polo o centro
del cerchio in un nuovo blocco FK. Se le coordinate polari
programmate in modo convenzionale si riferiscono ad un
polo precedentemente definito in un blocco CC, occorre
ridefinire questo polo dopo la sezione FK in un blocco CC.
Dati noti Softkey
Centro in coordinate cartesiane
Centro in coordinate polari
Senso di rotazione traiettoria circolare
Raggio della traiettoria circolare
10 FC CCX+20 CCY+15 DR+ R15
11 FPOL X+20 Y+15
12 FL AN+40
13 FC DR+ R15 CCPR+35 CCPA+40
