8 Programmazione: cicli
8.3 Cicli per la fr
esat
ur
a di tasc
he, isole e scanalat
ur
e

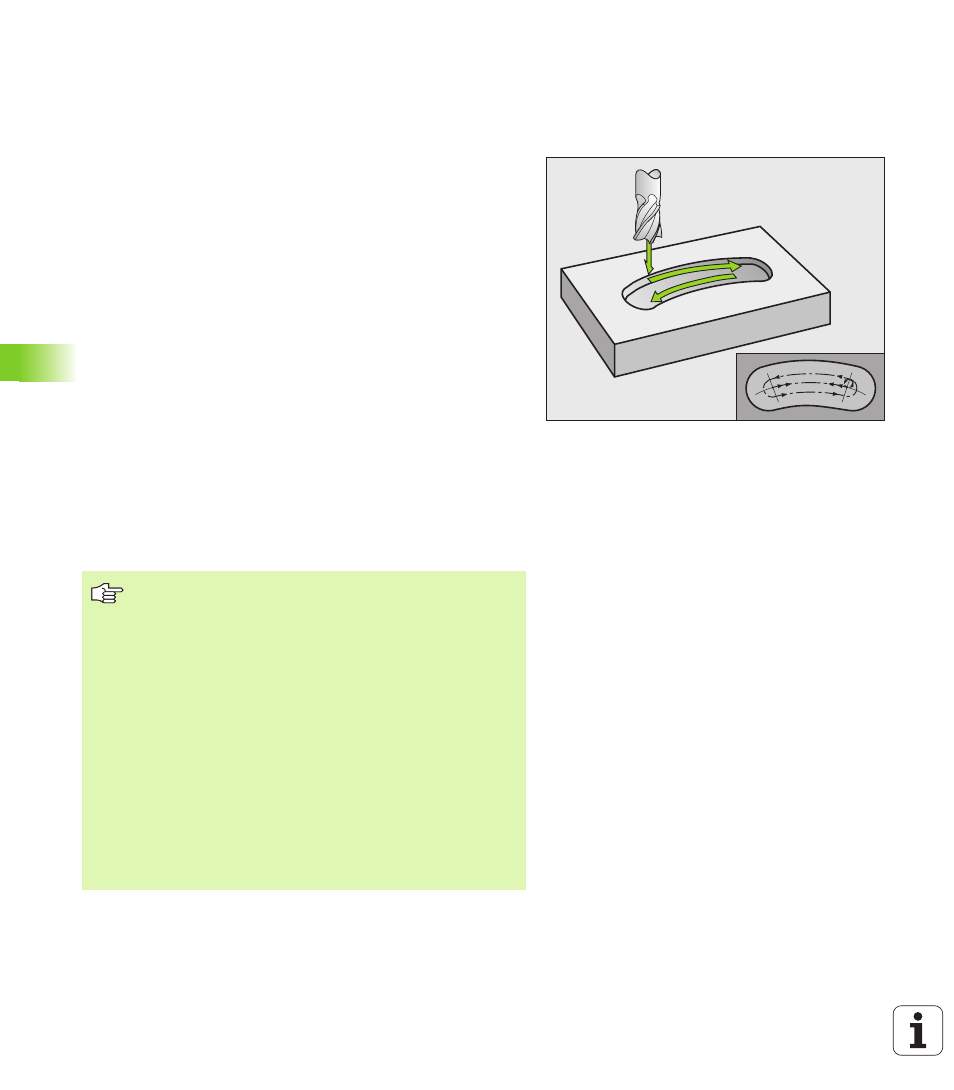

SCANALATURA CIRCOLARE (asola) con
penetrazione con pendolamento (ciclo 211,
opzione software Advanced programming
features)
Sgrossatura
1
Il TNC posiziona in rapido l'utensile nell'asse del mandrino alla 2ª
DISTANZA DI SICUREZZA e successivamente al centro del
cerchio destro. Da qui il TNC posiziona l'utensile alla DISTANZA DI
SICUREZZA programmata sopra la superficie del pezzo
2
L'utensile si porta con l’avanzamento di fresatura sulla superficie
del pezzo e da qui – penetrando obliquamente nel materiale – fino
all'altra estremità della scanalatura
3
Successivamente l'utensile si riporta, di nuovo obliquamente
penetrando, al punto di partenza; questi passi (da 2 a 3) si ripetono
fino al raggiungimento della profondità di fresatura programmata
4
Alla PROFONDITÀ DI FRESATURA l'utensile si sposta, eseguendo
una fresatura a spianare, all’altra estremità della scanalatura
Finitura
5
Dal centro della scanalatura il TNC avvicina l'utensile
tangenzialmente al profilo finito; quindi il TNC esegue la fresatura
concorde del profilo (con M3), se programmato anche con più
passate. Il punto di partenza per la finitura si trova al centro del
cerchio destro.
6
Alla fine del profilo l'utensile si stacca tangenzialmente dallo stesso
7
Successivamente l'utensile si porta in rapido FMAX alla distanza di
sicurezza e, se programmato, alla 2ª distanza di sicurezza
Prima della programmazione
Il TNC preposiziona automaticamente l'utensile nell'asse
utensile e nel piano di lavoro.
In sgrossatura l'utensile penetra nel materiale con
movimento elicoidale pendolando da una estremità
all'altra della scanalatura. La foratura preliminare non è
quindi necessaria.
Il segno del parametro ciclo "Profondità" determina la
direzione della lavorazione. Se si programma Profondità =
0 il TNC non esegue il ciclo.
Scegliere una fresa con diametro non superiore alla
LARGHEZZA SCANALATURA e non inferiore a un terzo
della stessa.
Il diametro della fresa deve essere inferiore alla metà della
lunghezza della scanalatura, altrimenti il TNC non può far
penetrare l'utensile con un movimento alternato.
