HEIDENHAIN TNC 620 159
6.4 T
raiet
to
ri
e - coor
dinat
e
car
tesiane

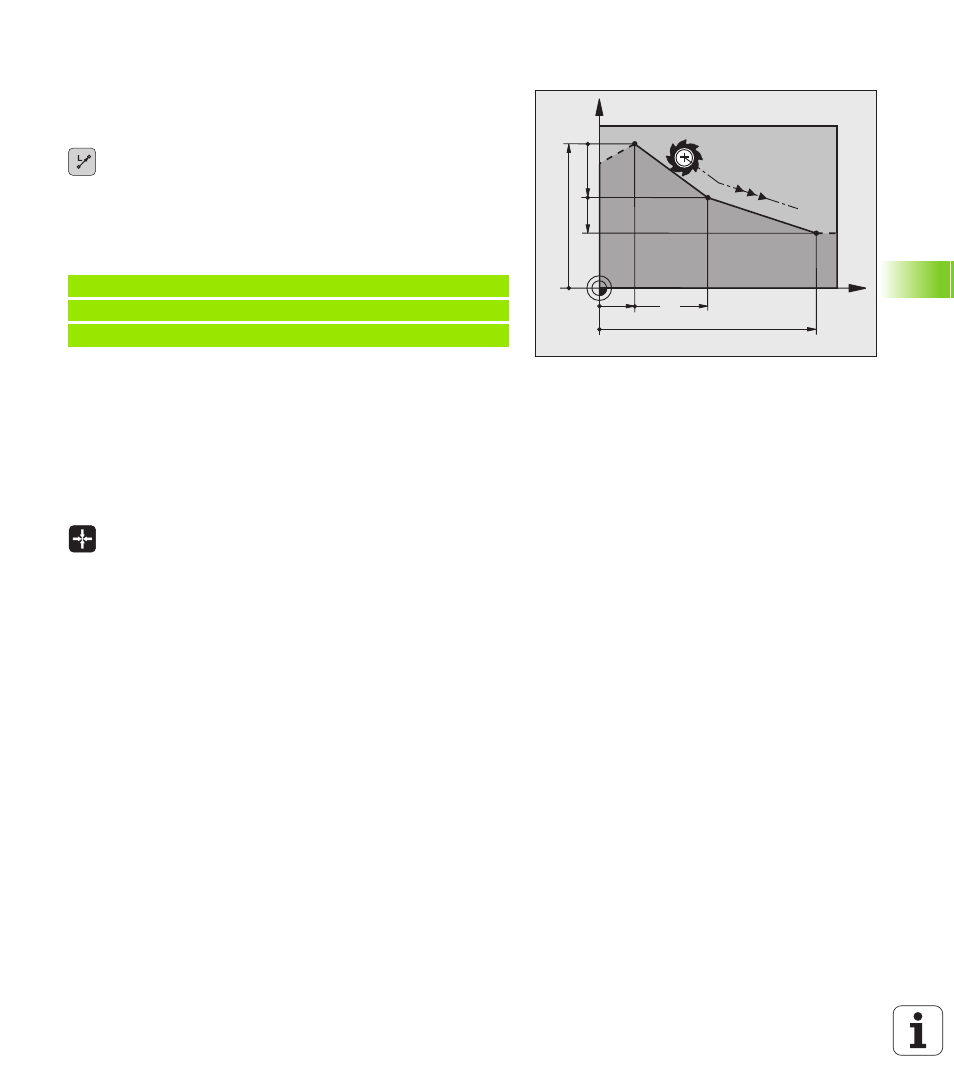

Retta L
Il TNC sposta l'utensile su una retta dalla sua posizione attuale al punto
finale della retta. Il punto di partenza corrisponde al punto finale del
blocco precedente.
 Coordinate del punto finale della retta, se necessario
 Correzione del raggio RL/RR/R0
 Avanzamento F
 Funzione ausiliaria M
Blocchi esplicativi NC
Conferma della posizione reale
Un blocco lineare (blocco L) può essere generato anche con il tasto
"CONFERMA POSIZIONE REALE":
 Portare l'utensile in modalità Funzionamento manuale sulla
posizione da confermare
 Commutare la visualizzazione su Programmazione
 Selezionare il blocco di programma dopo il quale si desidera inserire
il blocco L
 Premere il tasto "CONFERMA POSIZIONE REALE": il
TNC genera un blocco L con le coordinate della
posizione reale
X
Y
60
15
40
10
10
20
7 L X+10 Y+40 RL F200 M3
8 L IX+20 IY-15
9 L X+60 IY-10
