148 6 Programmazione: programmazione profili
6.2 Inf
o
rm
azioni g
e
ner
a
li sulle funzioni di tr
aiet
to
ri
a

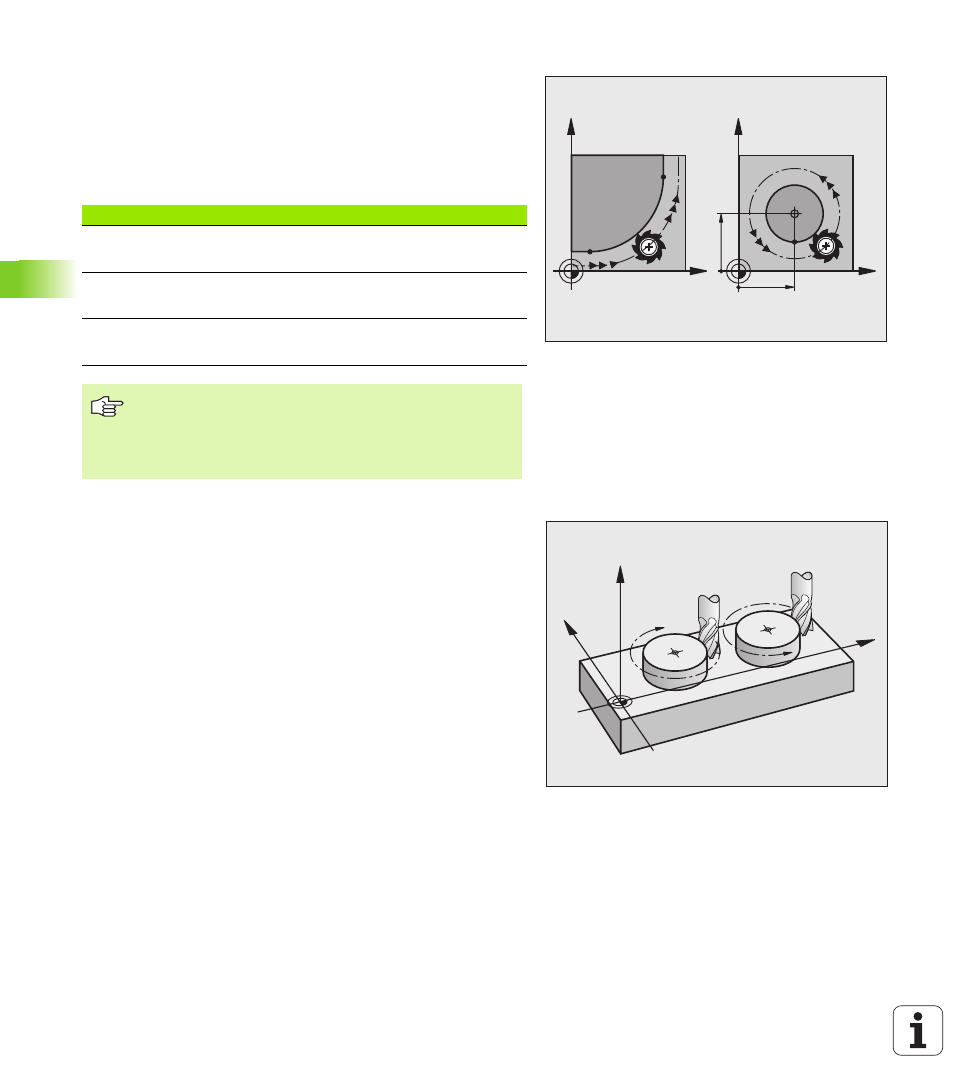

Cerchi e archi di cerchio
Per i movimenti circolari il TNC sposta contemporaneamente due assi
della macchina: l'utensile si muove rispetto al pezzo su una traiettoria
circolare. Per i movimenti circolari si può inserire il centro del cerchio
CC.
Con le funzioni di traiettoria per archi di cerchio si programmano cerchi
nei piani principali. Il piano principale deve essere definito alla chiamata
utensile TOOL CALL mediante definizione dell'asse del mandrino:
Senso di rotazione DR nei movimenti circolari
Per i movimenti circolari senza raccordo tangenziale con gli altri
elementi di profilo si inserisce il senso di rotazione DR:
Rotazione in senso orario: DR–
Rotazione in senso antiorario: DR+
Correzione del raggio
La correzione del raggio deve essere programmata nel blocco di
posizionamento sul primo elemento di profilo. La correzione del raggio
non può iniziare in un blocco per una traiettoria circolare. Programmare
la correzione prima in un blocco lineare (vedere "Traiettorie - coordinate
cartesiane", pagina 158) o nel blocco di avvicinamento (blocco APPR,
vedere "Avvicinamento e distacco a/da un profilo", pagina 150).
Preposizionamento
Preposizionare l'utensile all'inizio del programma di lavorazione in
modo tale da evitare urti tra utensile e pezzo.
X
Y
X
Y
CC
X
CC
Y
CC
Asse del mandrino Piano principale
Z XY, inoltre
UV, XV, UY
Y ZX, inoltre
WU, ZU, WX
X YZ, inoltre
VW, YW, VZ
Cerchi che non sono paralleli al piano principale, vengono
programmati con la funzione "Rotazione piano di lavoro"
(vedere "PIANO DI LAVORO (ciclo 19, opzione software
1)", pagina 359) o con parametri Q (vedere "Principio e
panoramica delle funzioni", pagina 390).
CC
CC DR–
DR+
X
Z
Y
