Superficie regolare (ciclo 231), Pag. 87, 87 cicl i di spianatura – HEIDENHAIN iTNC 530 (340 49x-03) Pilot Manuale d'uso
Pagina 87
87
Cicl
i di
spianatura

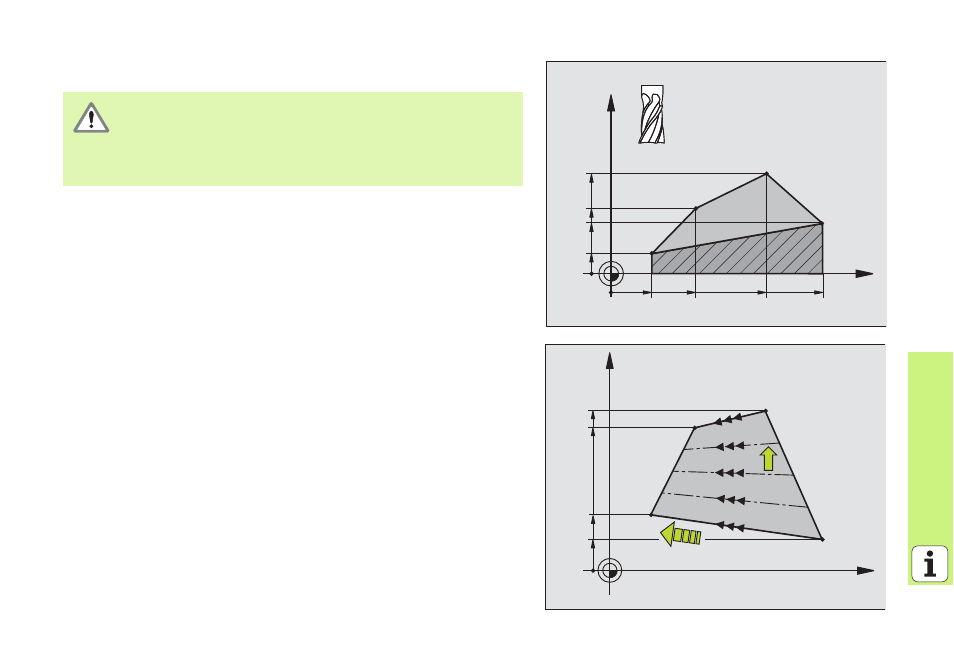

SUPERFICIE REGOLARE (Ciclo 231)
8
CYCL DEF: Selezionare il ciclo 231 SUPERFICIE REGOLARE
8
Punto di partenza 1º asse: Q225
8
Punto di partenza 2º asse: Q226
8
Punto di partenza 3º asse: Q227
8
2. Punto 1° asse: Q228
8
2. Punto 2° asse: Q229
8
2. Punto 3° asse: Q230
8
3. Punto 1° asse: Q232
8
3. Punto 2° asse: Q232
8
3. Punto 3° asse: Q233
8
4. Punto 1° asse: Q234
8
4. Punto 2° asse: Q235
8
4. Punto 3° asse: Q236
8
Numero di tagli: Q240
8
Avanzamento di fresatura: Q207
Il TNC posiziona prima l'utensile nel piano di lavoro, partendo
dalla posizione attuale, e poi nell'asse dell’utensile sul punto
di partenza (punto 1). L'utensile deve essere preposizionato
in modo tale da escludere qualsiasi collisione con il pezzo o i
dispositivi di serraggio!
X
Z
Q236
Q233
Q227
Q230
Q228
Q225
Q234
Q231
X
Y
Q229
Q207
N = Q240
Q226
Q232
Q235
