La funzione PLAN
E
(o
pzio
n
e
so
ft
wa
re
1)
Angoli solidi incrementali (PLANE RELATIVE)
8 Selezionare FUNZIONI TNC SPECIALI
8 Selezionare ROTAZIONE PIANO DI LAVOR., PLANE RELATIVE
8 Angolo incrementale? : angolo solido con cui il piano di lavoro attivo

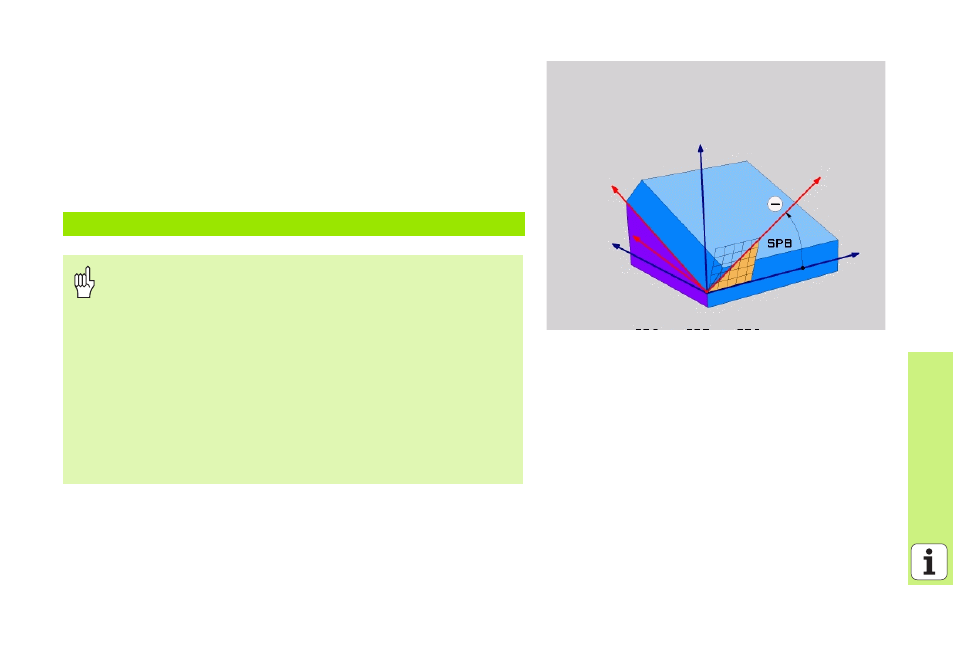

deve essere ulteriormente orientato (vedere figura in alto a destra).
Selezionare con il softkey l’asse intorno al quale si deve orientare
8 Continuare con le caratteristiche di posizionamento (vedere
"Orientamento automatico (MOVE/STAY/TURN)", pag. 110)
5 PLANE RELATIV SPB-45 MOVE DIST10 F500 SEQ-
Da osservare prima della programmazione
L’angolo definito è sempre riferito al piano di lavoro attivo,
indipendentemente dalla funzione che lo ha attivato.
Si può programmare un numero qualsiasi di funzioni PLANE
RELATIVE
consecutive.
Volendo ritornare al piano di lavoro che era attivo prima della
funzione PLANE RELATIVE, definire PLANE RELATIVE con lo
stesso angolo, ma con segno opposto.
Se si applica PLANE RELATIVE ad un piano di lavoro non
orientato, il piano di lavoro orientato viene semplicemente
ruotato con l’angolo solido definito nella funzione PLANE.
