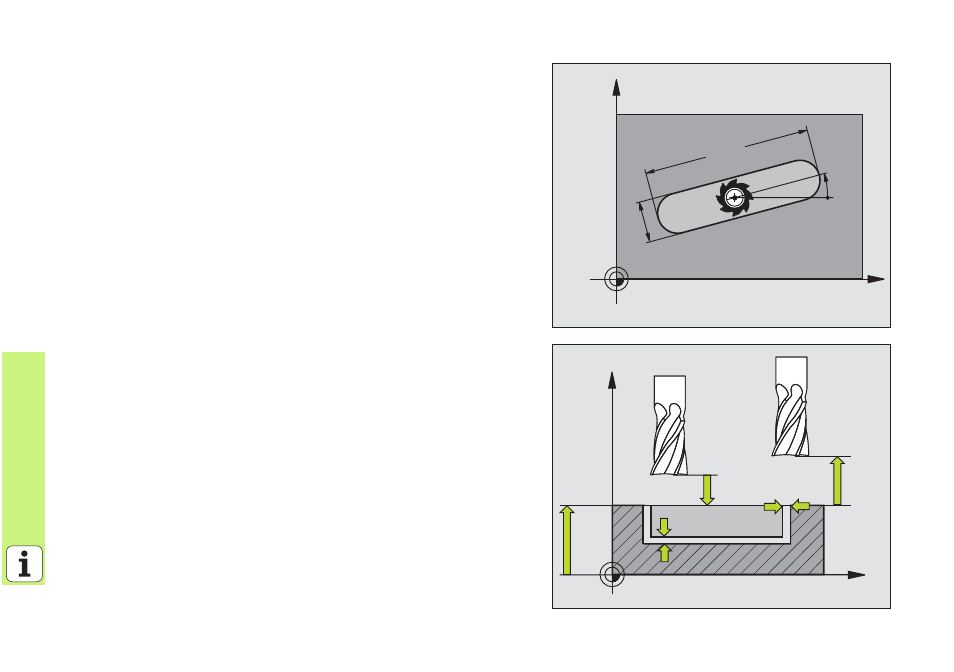

FRESATURA DI SCANALATURE (Ciclo 253)
8
CYCL DEF: Selezionare il ciclo 253 FRESATURA DI SCANALATURE
8
Tipo di lavorazione (0/1/2): Q215
8
1. Lunghezza lato: Q218
8
2. Lunghezza lato: Q219
8
Quota di finitura laterale: Q368
8
Angolo di rotazione con cui tutta la scanalatura viene ruotata: Q374
8
Posizione della scanalatura (0/1/2/3/4): Q367
8
Avanzamento di fresatura: Q207
8
Tipo di fresatura: Q351. concorde: +1, discorde: -1
8
Profondità: distanza tra la superficie del pezzo e il fondo della
scanalatura: Q201
8
Profondità di accostamento: Q202
8
Quota di finitura profondità: Q369
8
Avanzamento profondità: Q206
8
Accostamento finitura: Q338
8
Distanza di sicurezza: Q200
8
Coord. della superficie del pezzo: Q203
8
2. Distanza di sicurezza: Q204
8
Strategia di penetrazione: Q366. 0 = penetrazione perpendicolare,
1 = penetrazione con pendolamento
8
Avanzamento finitura: Q385
X
Y
Q21
9
Q218
Q224
X
Z
Q200
Q204
Q203
Q369
Q368
