Definizione degli angoli solidi (PLANE SPATIAL)
8
Selezionare FUNZIONI TNC SPECIALI
8
Selezionare ROTAZIONE PIANO DI LAVOR., PLANE SPATIAL
8
Angolo solido A?

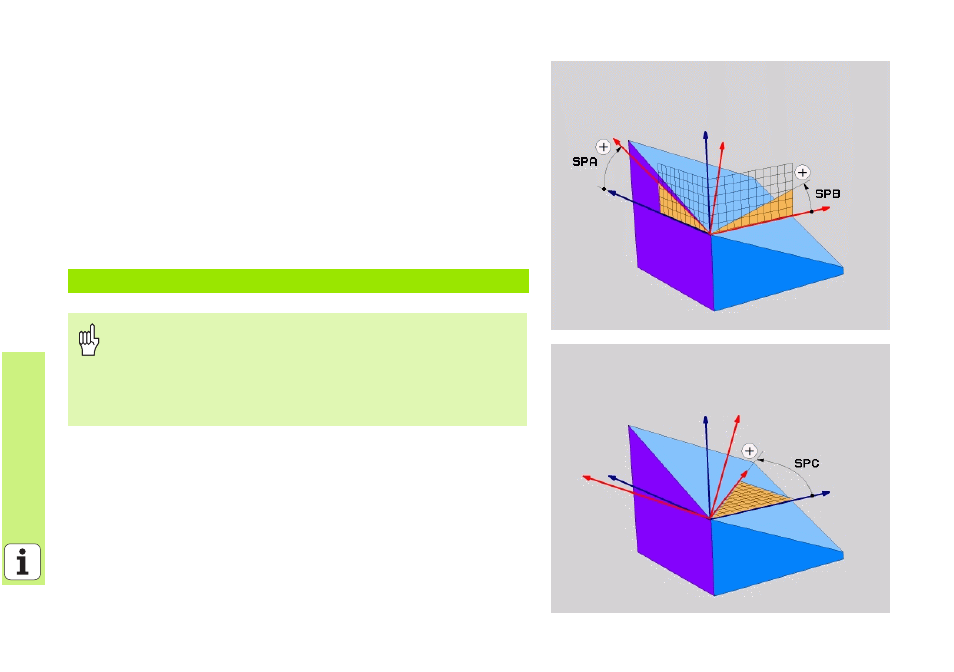

: angolo di rotazione SPA intorno all’asse X fisso
della macchina (vedere figura in alto a destra)
8
Angolo solido B?
: angolo di rotazione SPB intorno all’asse Y fisso
della macchina (vedere figura in alto a destra)
8
Angolo solido C?
: angolo di rotazione SPC intorno all’asse Z fisso
della macchina (vedere figura in basso a destra)
8
Continuare con le caratteristiche di posizionamento (vedere
"Orientamento automatico (MOVE/STAY/TURN)", pag. 110)
5 PLANE SPATIAL SPA+27 SPB+0 SPC+45 MOVE DIST10 F500 SEQ-
Da osservare prima della programmazione
Si devono definire sempre tutti i tre angoli solidi SPA, SPB e
SPC
, anche se uno degli angoli è 0.
L’ordine delle rotazioni descritto in precedenza è
indipendente dall’asse utensile attivo.
