Programmazione libera dei profili FK

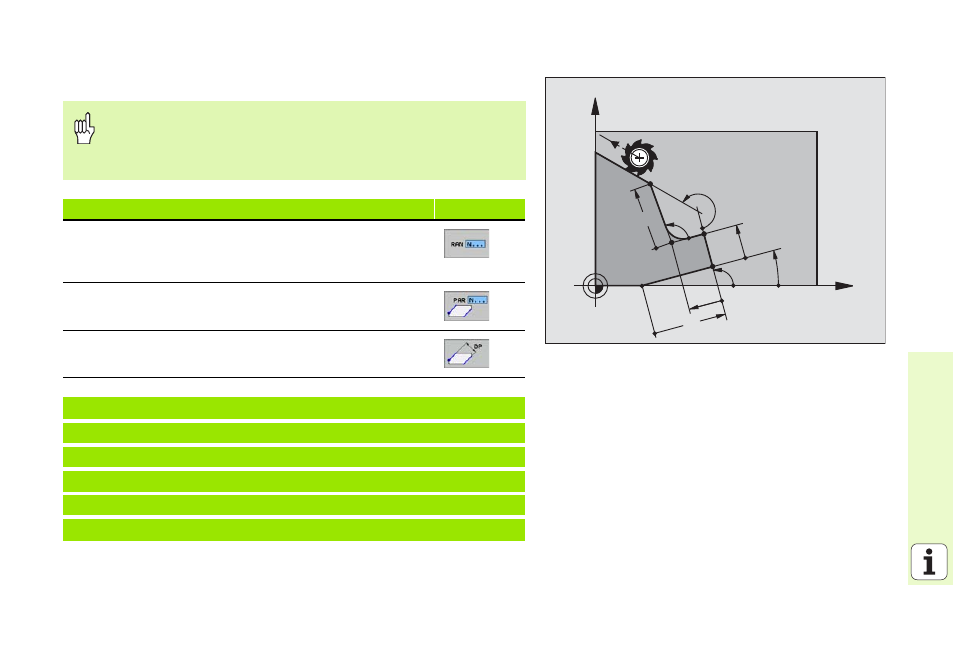

Riferimenti relativi al blocco N: direzione e lunghezza dell’elemento
di profilo
Le coordinate con riferimento relativo devono essere sempre
programmate come valori incrementali. Inoltre si deve
indicare il numero del blocco dell’elemento di profilo al quale
essi si riferiscono.
Dati noti Softkey
Angolo tra una retta e un altro elemento del profilo
oppure tra la tangente di ingresso ad un arco di cerchio
ed un altro elemento del profilo
Riferimenti relativi per le coordinate di una traiettoria
circolare
Distanza tra retta ed elemento di profilo parallelo
17 FL LEN 20 AN+15
18 FL AN+105 LEN 12.5
19 FL PAR 17 DP 12.5
20 FSELECT 2
21 FL LEN 20 IAN+95
22 FL IAN+220 RAN 18
X
Y
105°
12.5
12.5
95°
220°
15°
20
20
