49

Cicl

i per la reali

zzazione di fori e

di filettature

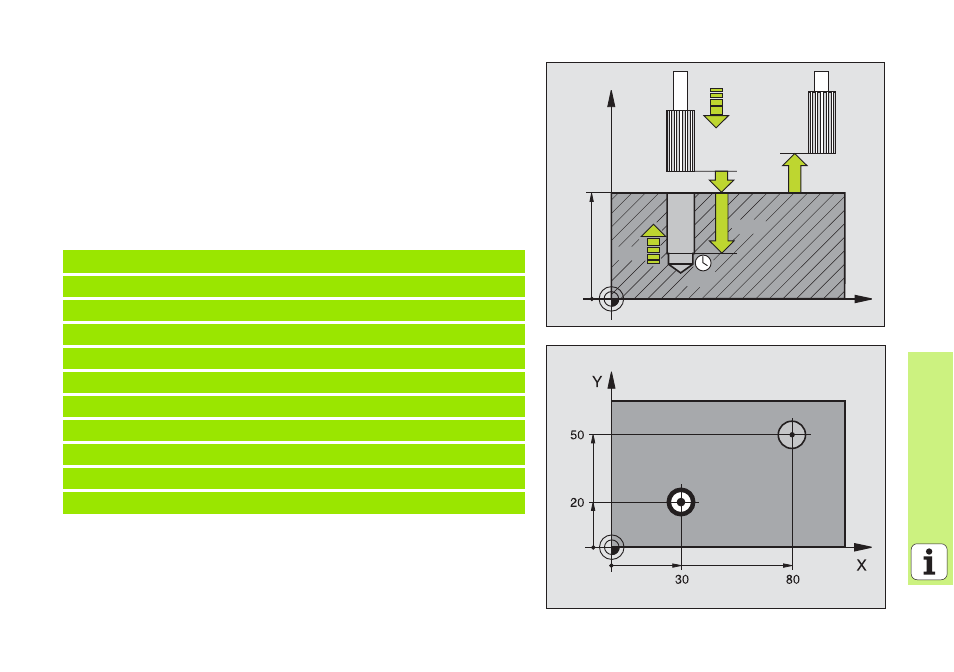

ALESATURA (Ciclo 201)

8

CYCL DEF: Selezionare il ciclo 201 ALESATURA

8

Distanza di sicurezza: Q200

8

Profondità: distanza tra superficie pezzo e fondo foro: Q201

8

Avanzamento profondità: Q206

8

Tempo di sosta sotto: Q211

8

Avanzamento ritorno: Q208

8

Coord. della superficie del pezzo: Q203

8

2. distanza di sicurezza: Q204

10 L Z+100 R0 FMAX

11 CYCL DEF 201 ALESATURA

Q200=2

;DIST. DI SICUREZZA

Q201=-15

;PROFONDITÀ

Q206=100

;AVANZAMENTO PROF.

Q211=0,5

;TEMPO DI SOSTA SOTTO

Q208=250

;INVERS. AVANZAMENTO

Q203=+20

;COOR. SUPERF.

Q204=100

;2A DIST. DI SICUREZZA

12 CYCL CALL POS X+30 Y+20 M3

13 CYCL CALL POS X+80 Y+50

X

Z

Q200

Q201

Q206

Q211

Q203

Q204

Q208
