Controforatura invertita (ciclo 204), Pag. 52 – HEIDENHAIN iTNC 530 (340 49x-03) Pilot Manuale d'uso
Pagina 52
52
Cicl
i per la reali
zzazione di fori e
di filettature

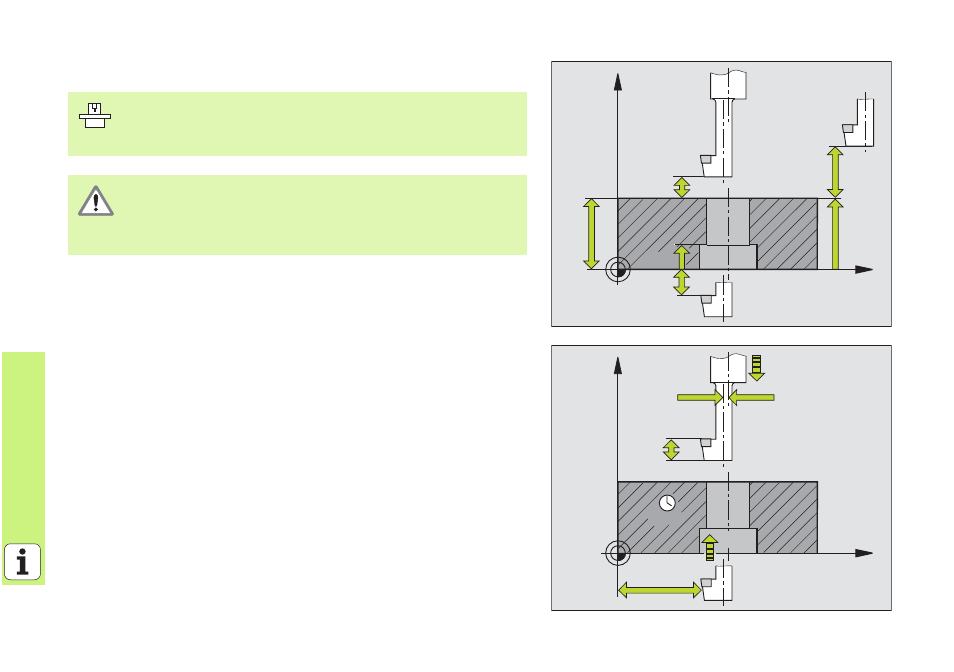

CONTROFORATURA INVERTITA (Ciclo 204)
8
CYCL DEF: Selezionare il ciclo 204 CONTROFORATURA INVERTITA
8
Distanza di sicurezza: Q200
8
Profondità smusso: Q249
8
Spessore del materiale: Q250
8
Quota di eccentricità: Q251
8
Altezza tagliente: Q252
8
Avanzamento preposizionamento: Q253
8
Avanzamento smusso: Q254
8
Tempo di sosta sul fondo: Q255
8
Coord. della superficie del pezzo: Q203
8
2. Distanza di sicurezza: Q204
8
Direz. disimpegno (0/1/2/3/4): Q214
8
Angolo di orientamento del mandrino: Q336
La macchina e il TNC devono essere predisposti per la
CONTROFORATURA INVERTITA dal Costruttore.
La lavorazione viene eseguita con il mandrino regolato!
Attenzione, pericolo di collisione! Selezionare la direzione
di disimpegno in modo che l’utensile si allontani dal fondo
del foro!
Utilizzare il ciclo solo con utensili alesatori invertiti!
X
Z
Q250
Q203
Q204
Q249
Q200
Q200
X
Z
Q255
Q254
Q214
Q252
Q253
Q251
