Cicl
i per la reali
zzazione di fori e
di filettature

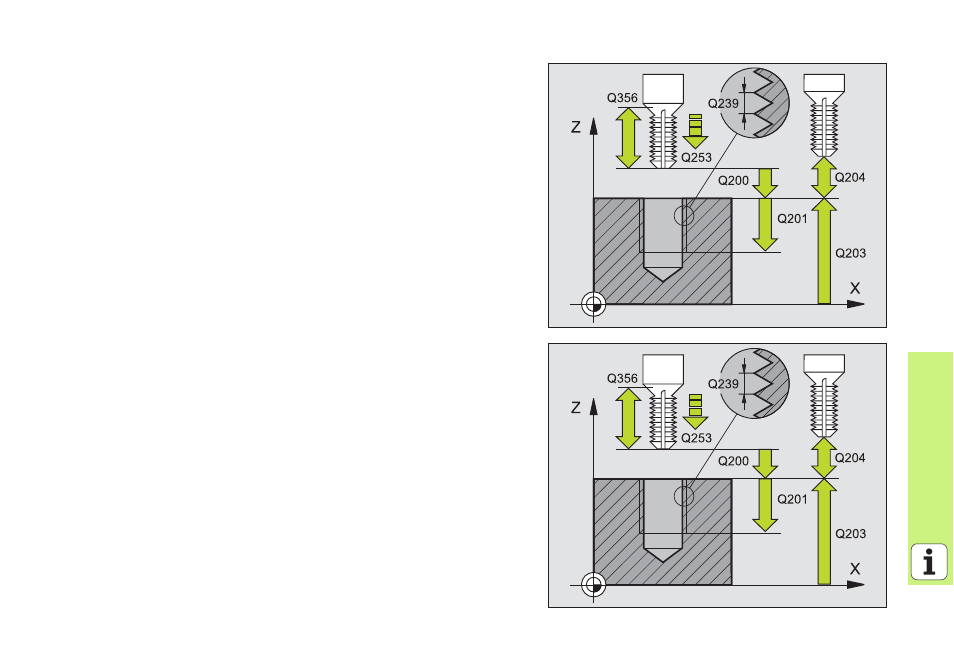

FRESATURA FILETTATURE CON SMUSSO
(Ciclo 263)
8 Preposizionamento nel centro del foro con R0
8 CYCL DEF: Selezionare il ciclo 263 FRESATURA DI FILETTATURE CON
SMUSSO
8 Diametro nominale della filettatura: Q335
8 Passo della filettatura: Q239
Il segno definisce se si tratta di una filettatura destrorsa o sinistrorsa:
filettatura destrorsa: +
filettatura sinistrorsa: -
8 Profondità di filettatura: distanza tra superficie del pezzo e estremità
filettatura: Q201
8 Profondità di smusso: distanza tra superficie pezzo e fondo foro: Q356
8 Avanzamento preposizionamento: Q253
8 Tipo di fresatura: Q351
concorde: +1
discorde: -1
8 Distanza di sicurezza: Q200
8 Distanza di sicurezza laterale: Q357
8 Profondità di smusso frontale: Q358
8 Eccentr. di smusso frontale: Q359
8 Coord. della superficie del pezzo: Q203
8 2. Distanza di sicurezza: Q204
8 Avanzamento smusso: Q254
8 Avanzamento di fresatura: Q207
