Cicli SL

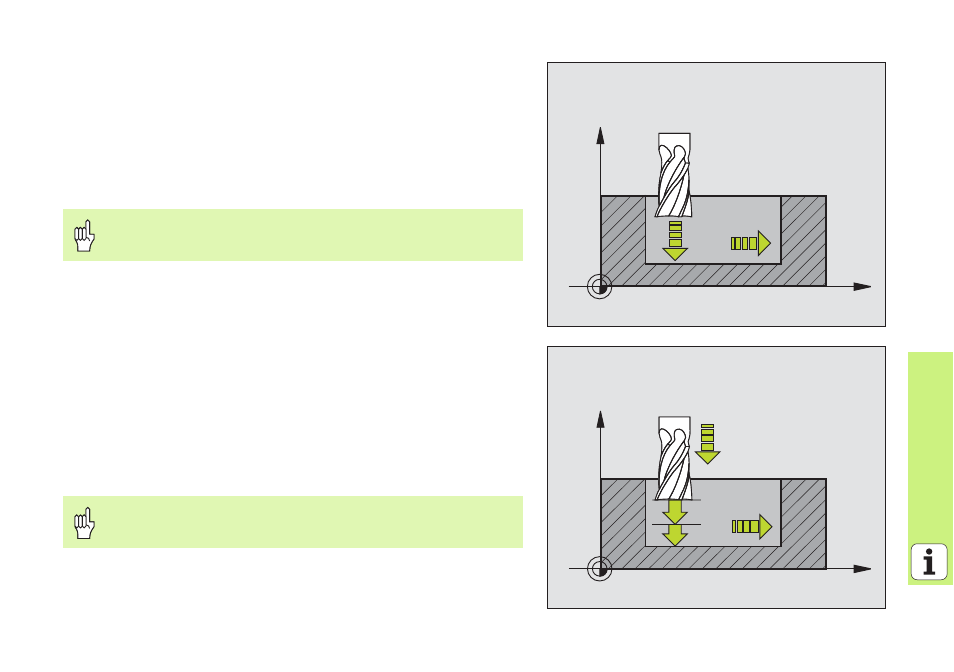

FINITURA DEL FONDO (Ciclo 23)
Il piano da lavorare viene finito in modo parallelo al profilo per la quota di
finitura.
8 CYCL DEF: Selezionare il ciclo 23 FINITURA DEL FONDO
8 Avanzamento in profondità: Q11
„ Avanzamento svuotamento: Q12
8 Avanzamento ritorno: Q208
FINITURA LATERALE (Ciclo 24)
Finitura dei singoli segmenti di profilo.
8 CYCL DEF: Selezionare il ciclo 24 FINITURA LATERALE
8 Senso di rotazione: Q9. In senso orario Q9 = -1, In senso antiorario
Q9 = +1
8 Profondità di accostamento: Q10
8 Avanzamento in profondità: Q11
8 Avanzamento svuotamento: Q12
8 Quota di finitura laterale: Q14: Quota per finiture ripetute
Chiamare il ciclo 22 SVUOTAMENTO prima del ciclo 23!
X
Z
Q11
Q12
Chiamare il ciclo 22 SVUOTAMENTO prima del ciclo 24!
X
Z
Q11
Q12
Q10
