Pag. 56 – HEIDENHAIN iTNC 530 (340 49x-03) Pilot Manuale d'uso
Pagina 56
56
Cicl
i per la reali
zzazione di fori e
di filettature

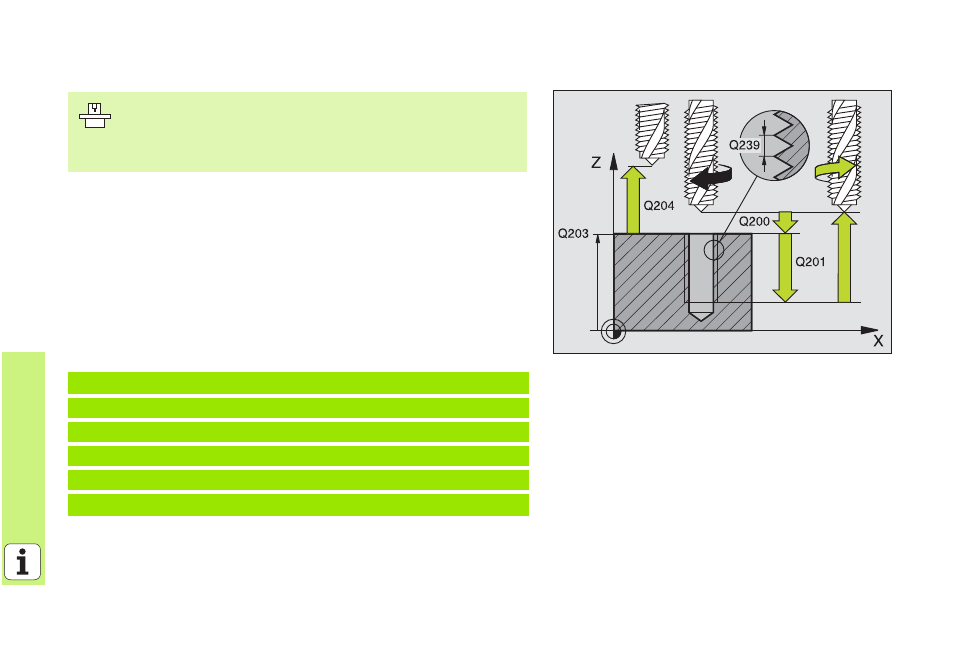

MASCHIATURA RIGIDA NUOVO (ciclo 207) senza compensatore utensile
8
CYCL DEF: Selezionare il ciclo 207 MASCHIATURA RIGIDA NUOVO
8
Distanza di sicurezza: Q200
8
Profondità di foratura: Lunghezza filettatura = distanza tra superficie
del pezzo e estremità filettatura: Q201
8
Passo della filettatura: Q239
Il segno definisce se si tratta di una filettatura destrorsa o sinistrorsa:
filettatura destrorsa: +
filettatura sinistrorsa: -
8
Coord. della superficie del pezzo: Q203
8
2. Distanza di sicurezza: Q204
La macchina e il TNC devono essere predisposti dal
costruttore per la maschiatura senza compensatore
utensile!
La lavorazione viene eseguita con il mandrino regolato!
26 CYCL DEF 207 MASCHIATURA RIGIDA NUOVO
Q200=2
;DIST. DI SICUREZZA
Q201=-20
;PROFONDITÀ
Q239=+1
;PASSO FILETTATURA
Q203=+25
;COOR. SUPERF.
Q204=50
;2A DIST. DI SICUREZZA
