26
Funzioni di
traiettoria

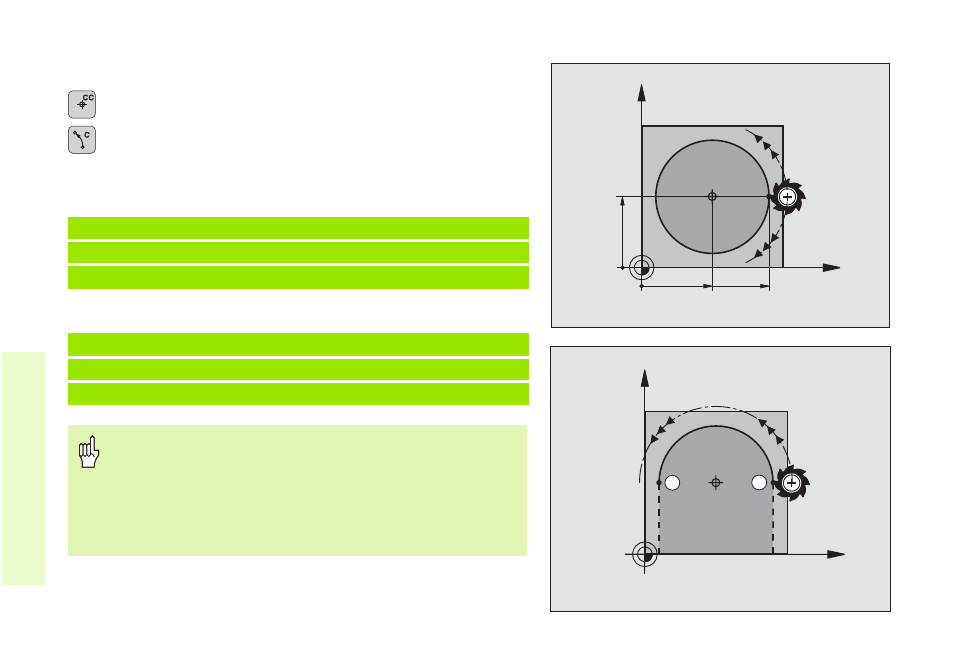

Traiettoria circolare intorno al centro del cerchio CC
8 Coordinate del centro del cerchio CC
8 COORDINATE del punto finale dell’arco di cerchio
8 Senso di rotazione DR
Con C e CP si può programmare in un blocco un cerchio completo.
Con coordinate cartesiane
Con coordinate polari
5 CC X+25 Y+25
6 L X+45 Y+25 RR F200 M3
7 C X+45 Y+25 DR+
18 CC X+25 Y+25
19 LP PR+20 PA+0 RR F250 M3
20 CP PA+180 DR+
„
Definire il polo CC, prima di programmare in coordinate
polari!
„ Programmare il polo CC unicamente in coordinate
cartesiane!
„ Il polo CC rimane attivo fino a quando non si definisce un
nuovo polo CC!
„ Il punto finale del cerchio viene definito unicamente con PA!
X
Y
25 45
25
CC
DR+
DR–
S E
X
Y
CC
