106
La funzione PLAN
E
(o
pzio
n
e
so
ft
wa
re
1)

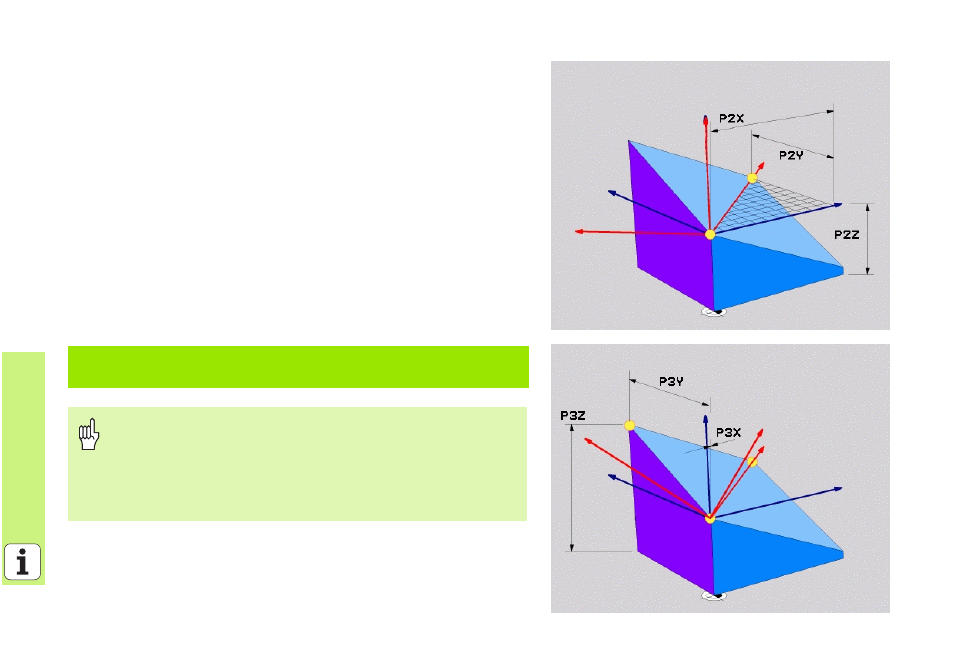

Definizione dei punti (PLANE POINTS)
8 Selezionare FUNZIONI TNC SPECIALI
8 Selezionare ROTAZIONE PIANO DI LAVOR., PLANE POINTS
8 Coordinata X 1° punto del piano? : coordinata X P1X
8 Coordinata Y 1° punto del piano? : coordinata Y P1Y
8 Coordinata Z 1° punto del piano? : coordinata Z P1Z
8 Coordinata X 2° punto del piano? : coordinata X P2X
8 Coordinata Y 2° punto del piano? : coordinata Y P2Y
8 Coordinata Z 2° punto del piano? : coordinata Z P2Z
8 Coordinata X 3° punto del piano? : coordinata X P3X
8 Coordinata Y 3° punto del piano? : coordinata Y P3Y
8 Coordinata Z 3° punto del piano? : coordinata Z P3Z
8 Continuare con le caratteristiche di posizionamento (vedere
"Orientamento automatico (MOVE/STAY/TURN)", pag. 110)
5 POINTS P1X+0 P1Y+0 P1Z+20 P2X+30 P2Y+31 P2Z+20
P3X+0 P3Y+41 P3Z+32.5 MOVE DIST10 F500
Da osservare prima della programmazione
Il collegamento dal punto 1 al punto 2 definisce la direzione
dell’asse principale orientato (X con asse utensile Z).
I tre punti definiscono l’inclinazione del piano. La posizione
dell’origine attiva non viene modificata dal TNC.
