HEIDENHAIN iTNC 530 (340 49x-03) Pilot - Manuale (Pagina 30)

30
Funzioni di
traiettoria

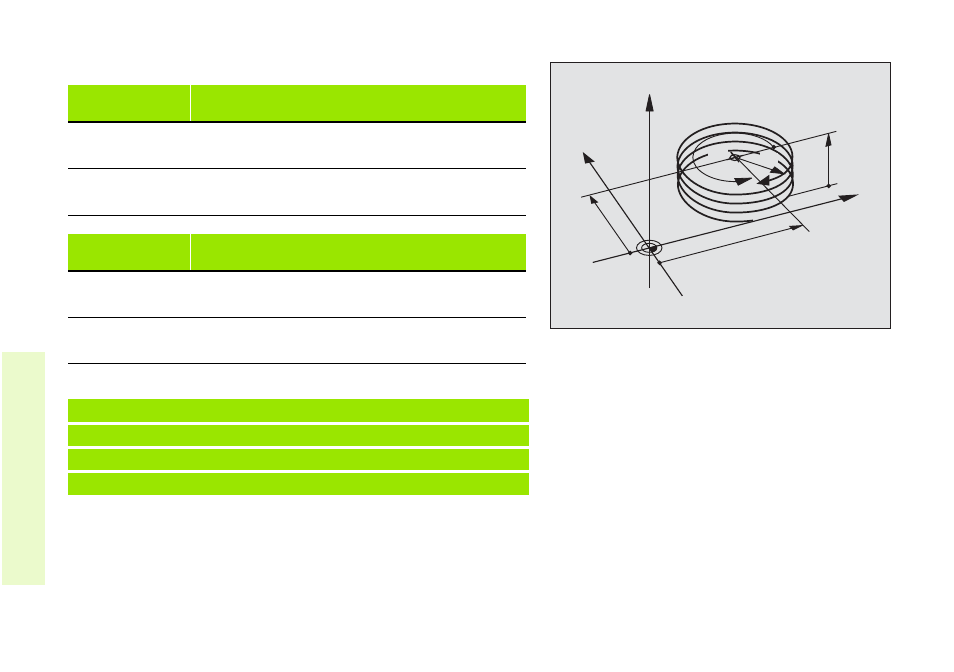

Forma della traiettoria elicoidale
filettatura M6 x 1 mm con 5 filetti:
Filett. interna
Direzione di
lavoro Senso di
rotazione Correzione
del raggio
destrorsa
sinistrorsa Z+
Z+ DR+
DR- RL
RR
destrorsa
sinistrorsa Z-
Z- DR-
DR+ RR
RL
Filett. esterna
Direzione di
lavoro Senso di
rotazione Correzione
del raggio
destrorsa
sinistrorsa Z+
Z+ DR +
DR-
RR
RL
destrorsa
sinistrorsa Z-
Z- DR-
DR+ RL
RR
12 CC X+40 Y+25
13 L Z+0 F100 M3
14 LP PR+3 PA+270 RL F50
15 CP IPA-1800 IZ+5 DR-
Y
X
Z
25
40
5
270°
R3
CC
