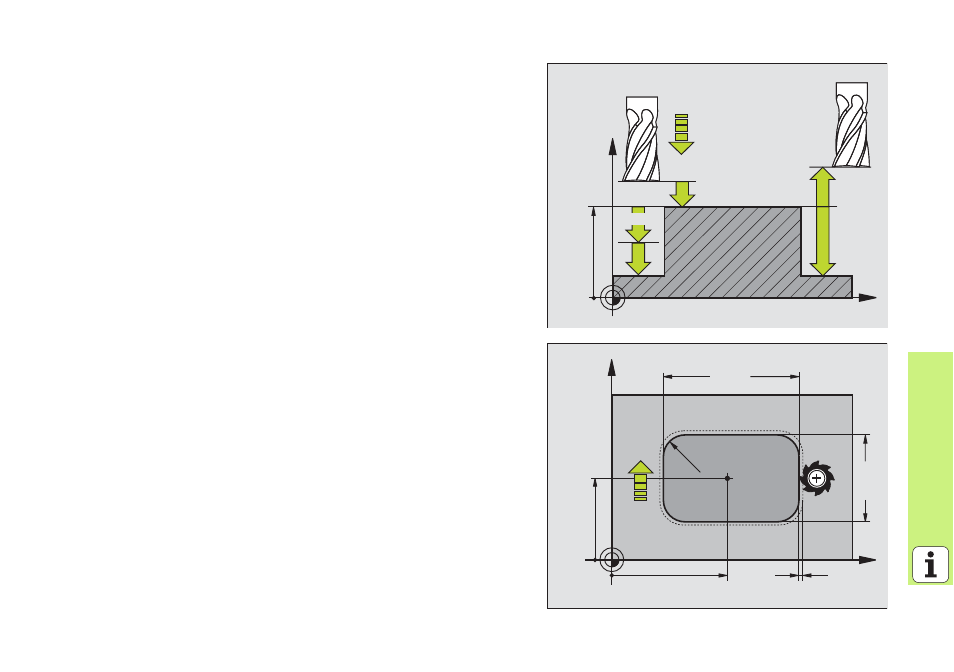

FINITURA DI ISOLE (Ciclo 213)
8
CYCL DEF: Selezionare il ciclo 213 FINITURA DI ISOLE
8
Distanza di sicurezza: Q200
8
Profondità: distanza tra la superficie del pezzo e il fondo dell'isola
Q201
8
Avanzamento profondità: Q206
8
Profondità di accostamento: Q202
8
Avanzamento di fresatura: Q207
8
Coord. della superficie del pezzo: Q203
8
2. Distanza di sicurezza: Q204
8
Centro 1° asse: Q216
8
Centro 2° asse: Q217
8
1. Lunghezza lato: Q218
8
2. Lunghezza lato: Q219
8
Raggio dell’angolo: Q220
8
Sovrametallo 1º asse: Q221
Il TNC preposiziona automaticamente l'utensile nell'asse utensile e nel
piano di lavoro. Con profondità di accostamento maggiore o uguale alla
profondità, l’utensile si sposta in un unico passo alla profondità.
X
Z
Q200
Q201
Q206
Q203
Q204
Q202
X
Y
Q219
Q218
Q217
Q216
Q207
Q221
Q220
