22
Funzioni di
traiettoria
Funzioni di traiettoria
Funzioni di traiettoria per blocchi di posizionamento
Convenzione
Per la programmazione del movimento dell’utensile si presuppone
sempre che l’utensile si muova ed il pezzo rimanga fermo.
Inserimento delle posizioni di destinazione
Le posizioni di destinazione possono essere inserite in coordinate
cartesiane oppure polari – sia in valore assoluto sia in valore incrementale
oppure misto assoluto ed incrementale.
Dati nel blocco di posizionamento
Un blocco di posizionamento completo contiene i seguenti dati:
„ Funz. di traiettoria
„ Coordinate del punto finale dell’elemento di profilo (posizione di
destinazione)
„ Correzione del raggio RR/RL/R0
„ Avanzamento F
„
Funzione ausiliaria M

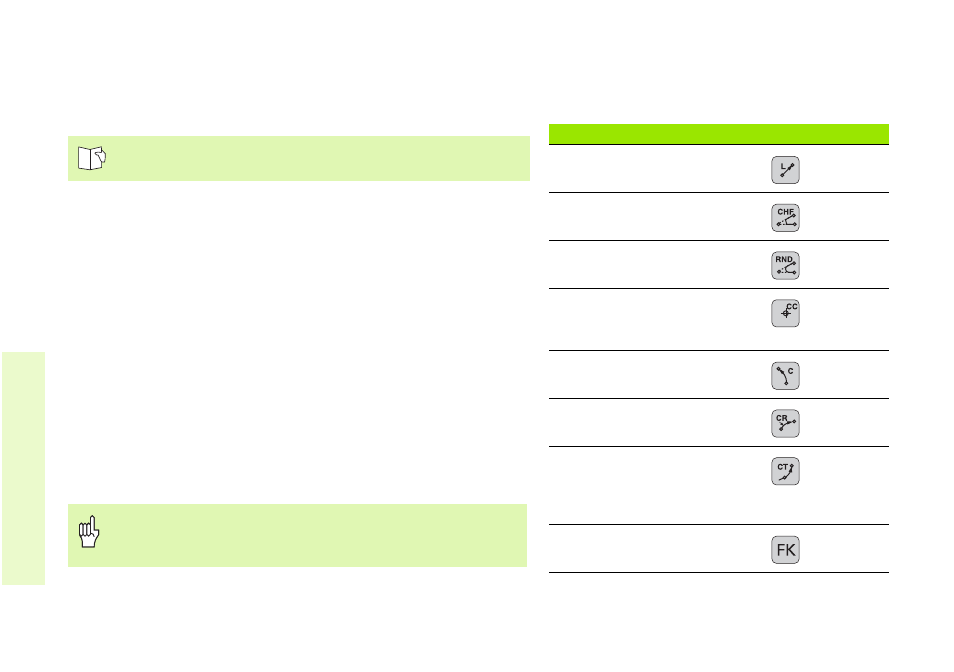

Funzioni di traiettoria
Retta pag. 23
Smusso tra due rette pag. 24
Arrotondamento di spigoli pag. 25
Inserire il centro del cerchio
oppure
le coordinate del polo pag. 26
Traiettoria circolare intorno
al centro del cerchio CC pag. 26
Traiettoria circolare con
indicazione del raggio pag. 27
Traiettoria circolare con
raccordo tangenziale
all'elemento di profilo
precedente pag. 28
Programmazione libera dei
profili FK pag. 31
Vedere “Programmazione: Programmazione profili”.
Preposizionare l'utensile all'inizio del programma di
lavorazione in modo da escludere eventuali danneggiamenti
dell'utensile e del pezzo.
