Pag. 55 – HEIDENHAIN iTNC 530 (340 49x-03) Pilot Manuale d'uso
Pagina 55
55
Cicl
i per la reali
zzazione di fori e
di filettature

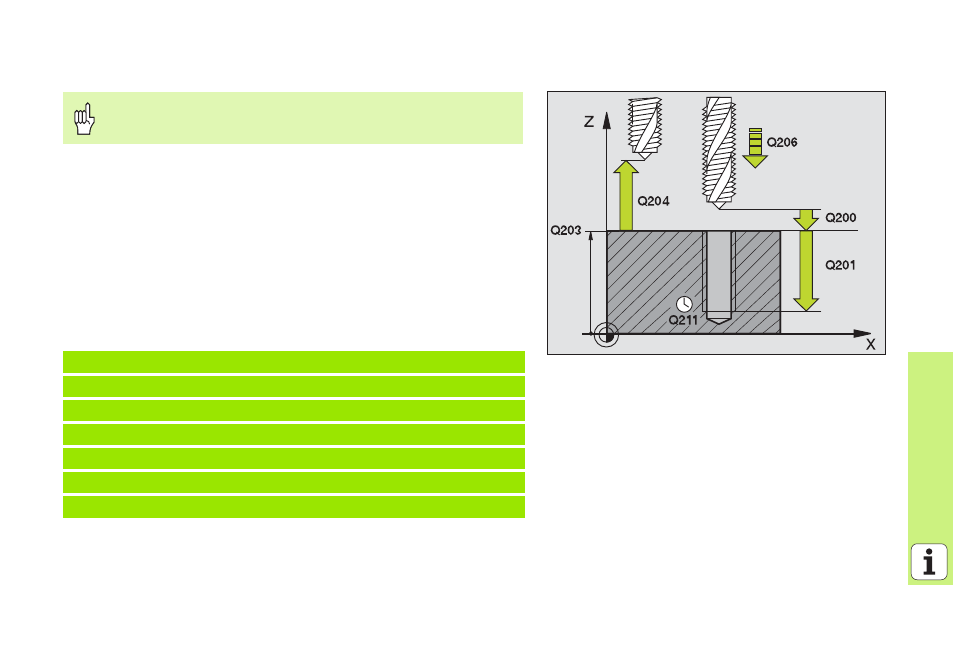

MASCHIATURA, NUOVO (ciclo 206) con compensatore utensile
8
Montaggio compensatore utensile
8
CYCL DEF: Selezionare il ciclo 206 MASCHIATURA, NUOVO
8
Distanza di sicurezza: Q200
8
Profondità di foratura: Lunghezza filettatura = distanza tra superficie
del pezzo e estremità filettatura: Q201
8
Avanzamento F = numero di giri del mandrino S x passo della
filettatura P: Q206
8
Inserire il tempo di sosta sotto (valore tra 0 e 0,5 secondi): Q211
8
Coord. della superficie del pezzo: Q203
8
2. Distanza di sicurezza: Q204
Per le filettature destrorse attivare il mandrino con M3, per le
filettature sinistrorse con M4!
25 CYCL DEF 206 MASCHIATURA NUOVO
Q200=2
;DIST. DI SICUREZZA
Q201=-20
;PROFONDITÀ
Q206=150
;AVANZAMENTO PROF.
Q211=0,25
;TEMPO DI SOSTA SOTTO
Q203=+25
;COOR. SUPERF.
Q204=50
;2A DIST. DI SICUREZZA
