29
Funzioni di
traiettoria

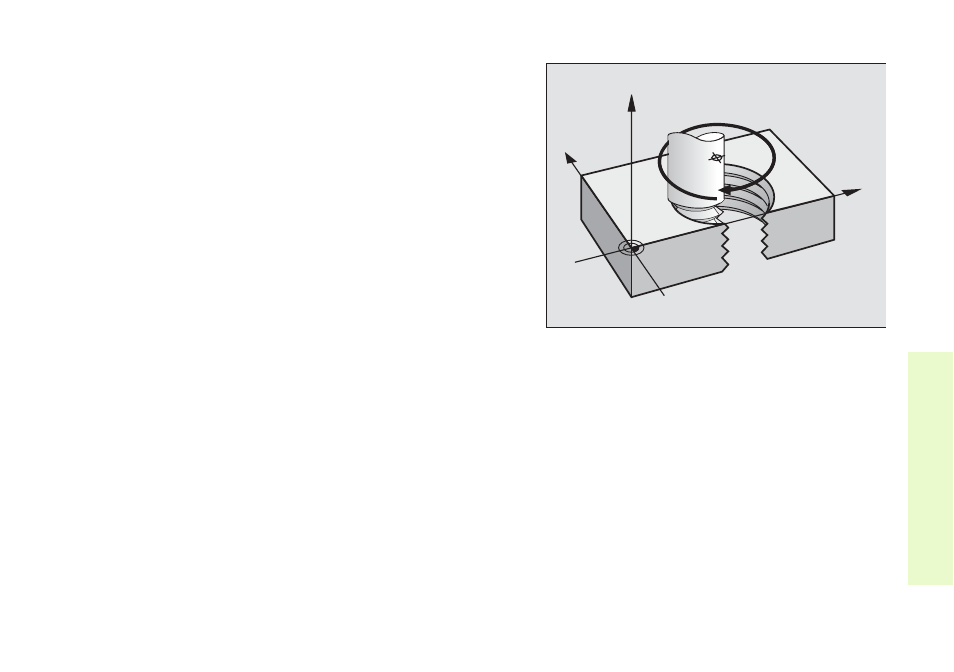

Traiettoria elicoidale (solo in coordinate polari)
Calcoli (direzione di fresatura dal basso verso l’alto)
Numero filetti : n numero filetti + anticipo filettatura all’inizio
e alla fine della filettatura
Altezza totale: h passo P x numero filetti n
Incr. angolo cerchio
polare: IPA numero filetti n x 360°
Angolo di partenza: PA angolo all’inizio della filettatura + angolo di
anticipo filettatura
Coordinata di
partenza: Z Passo P x (numero filetti + anticipo
filettatura all'inizio filetto)
Y
X
Z
CC
