La funzione PLAN
E
(o
pzio
n
e
so
ft
wa
re
1)

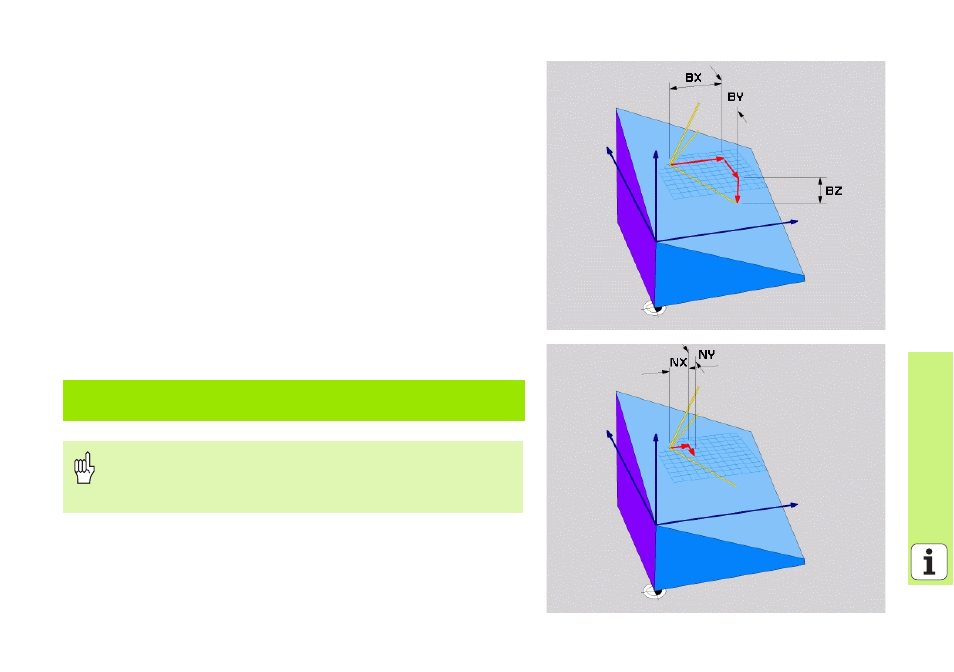

Definizione del vettore (PLANE VECTOR)
8
Selezionare FUNZIONI TNC SPECIALI
8
Selezionare ROTAZIONE PIANO DI LAVOR., PLANE VECTOR
8
Componente X del vettore base?
: componente X BX del vettore base
B (vedere figura in alto a destra)
8
Componente Y del vettore base?
: componente X BY del vettore base
B (vedere figura in alto a destra)
8
Componente Z del vettore base?
: componente Z BZ del vettore base
B (vedere figura in alto a destra)
8
Componente X del vettore normale?
: componente X NX del vettore
normale N (vedere figura in basso a destra)
8
Componente Y del vettore normale?
: componente Y NY del vettore
normale N (vedere figura in basso a destra)
8
Componente Z del vettore normale?
: componente Z NZ del vettore
normale N
8
Continuare con le caratteristiche di posizionamento (vedere
"Orientamento automatico (MOVE/STAY/TURN)", pag. 110)
5 PLANE VECTOR BX0.8 BY-0.4 BZ-
0.4472 NX0.2 NY0.2 NZ0.9592 MOVE DIST10 F500
Da osservare prima della programmazione
Il TNC calcola internamente i vettori normali partendo dai
valori inseriti.
