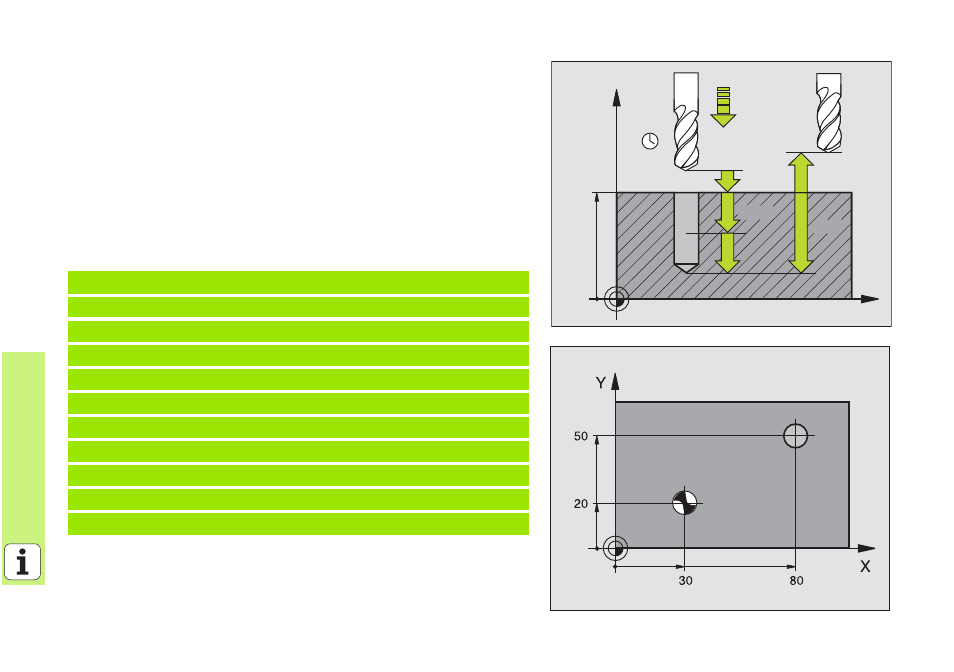

FORATURA (Ciclo 200)
8 CYCL DEF: Selezionare il ciclo 200 FORATURA
8 Distanza di sicurezza: Q200
8 Profondità: distanza tra superficie pezzo e fondo foro: Q201
8 Avanzamento profondità: Q206
8 Profondità di accostamento: Q202
8 Tempo di sosta sopra: Q210
8 Coord. della superficie del pezzo: Q203
8 2. Distanza di sicurezza: Q204
8 Tempo di sosta sotto: Q211
11 CYCL DEF 200 FORATURA
Q200=2 ;DIST. DI SICUREZZA
Q201=-15 ;PROFONDITÀ
Q206=250 ;AVANZAMENTO PROF.
Q202=5 ;PROF. ACCOSTAMENTO
Q210=0 ;TEMPO DI SOSTA SOPRA
Q203=+20 ;COOR. SUPERF.
Q204=100 ;2A DIST. DI SICUREZZA
Q211=0,1 ;TEMPO DI SOSTA SOTTO
12 CYCL CALL POS X+30 Y+20 M3
13 CYCL CALL POS X+80 Y+50
X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
