Tornitura (ciclo 202), Pag. 50 – HEIDENHAIN iTNC 530 (340 49x-03) Pilot Manuale d'uso
Pagina 50
50
Cicl
i per la reali
zzazione di fori e
di filettature

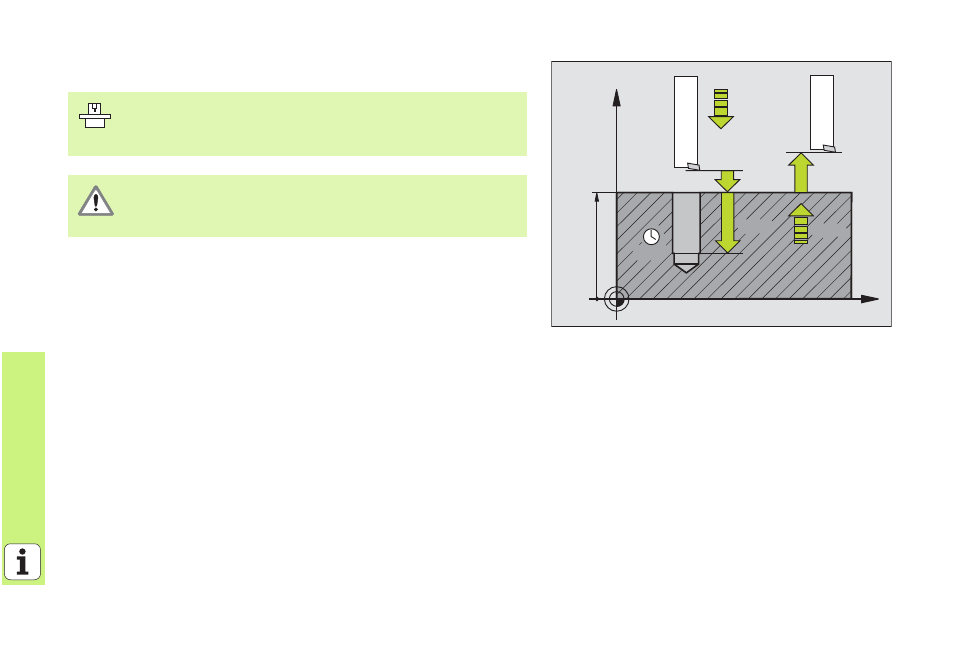

TORNITURA (Ciclo 202)
8
CYCL DEF: Selezionare il ciclo 202 TORNITURA
8
Distanza di sicurezza: Q200
8
Profondità: distanza tra superficie pezzo e fondo foro: Q201
8
Avanzamento profondità: Q206
8
Tempo di sosta sotto: Q211
8
Avanzamento ritorno: Q208
8
Coord. della superficie del pezzo: Q203
8
2. Distanza di sicurezza: Q204
8
Direz. disimpegno (0/1/2/3/4) dal bordo del foro: Q214
8
Angolo di orientamento del mandrino: Q336
La macchina e il TNC devono essere predisposti per la
TORNITURA dal Costruttore.
La lavorazione viene eseguita con il mandrino regolato!
Attenzione, pericolo di collisione! Selezionare la direzione di
disimpegno in modo che l’utensile si allontani dal bordo del
foro!
X
Z
Q200
Q201
Q206
Q211
Q203
Q204
Q208
