Cicli SL

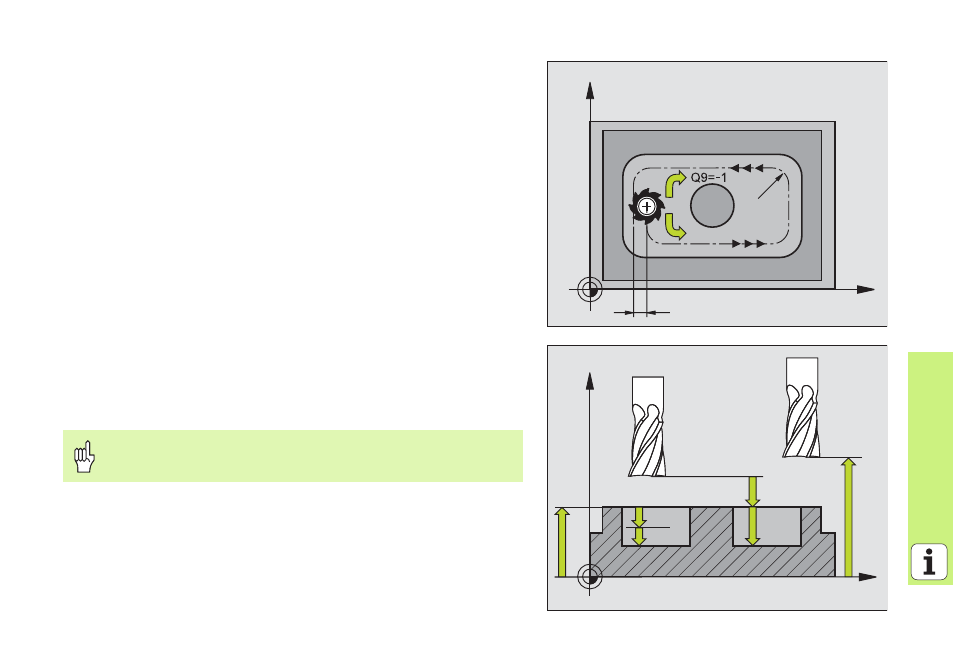

DATI DI PROFILO (Ciclo 20)
Nel ciclo 20 DATI DI PROFILO vengono definite le informazioni di
lavorazione per i cicli da 21 a 24.
8
CYCL DEF: Selezionare il ciclo 20 DATI DI PROFILO
8
Profondità di fresatura: distanza tra la superficie del pezzo e il fondo
della tasca: Q1
8
Fattore di sovrapposizione traiettorie: Q2
8
Quota di finitura laterale: Q3
8
Quota di finitura profondità Q4
8
Coord. della superficie del pezzo: coordinata della superficie del
pezzo riferita all'origine attuale: Q5
8
Distanza di sicurezza: distanza tra l'utensile e la superficie del pezzo:
Q6
8
Altezza di sicurezza: Altezza che esclude qualsiasi collisione con il
pezzo. Q7
8
Raggio di arrotondamento interno: Raggio di arrotondamento della
traiettoria del centro dell’utensile sugli spigoli interni: Q8
8
Senso di rotazione: Q9: In senso orario Q9 = -1, In senso antiorario
Q9 = +1
Il ciclo 20 DATI DI PROFILO è attivo dalla sua definizione!
X
Y
k
Q9=+1
Q8
X
Z
Q6
Q7
Q1
Q10
Q5
