40
Programmazione libera dei profili FK

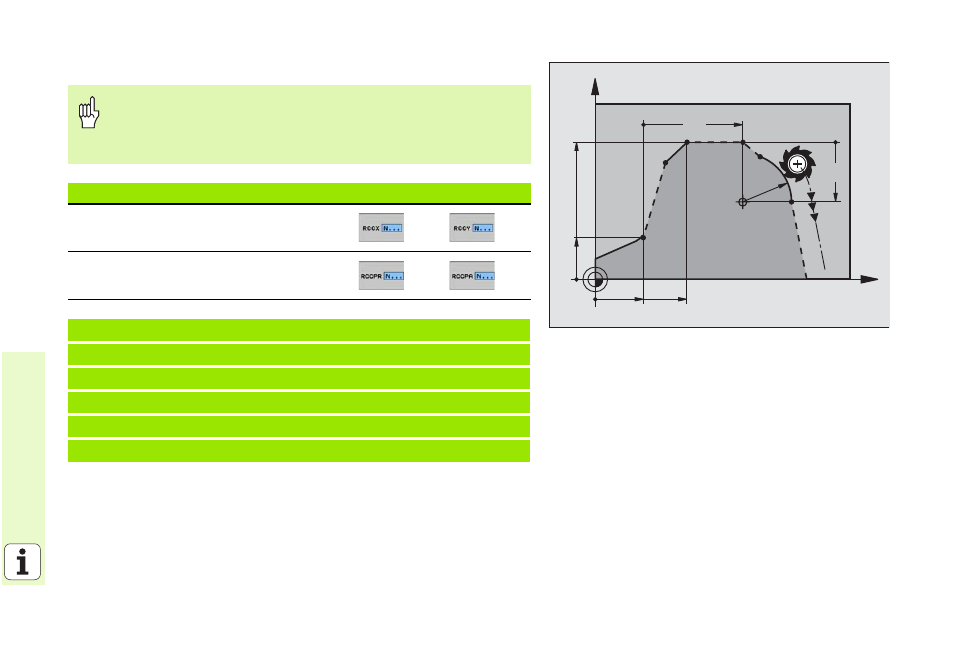

Riferimenti relativi al blocco N: centro del cerchio CC
Le coordinate con riferimento relativo devono essere sempre
programmate come valori incrementali. Inoltre si deve
indicare il numero del blocco dell’elemento di profilo al quale
essi si riferiscono.
Dati noti Softkey
Coordinate cartesiane del centro del
cerchio rispetto al blocco N
Coordinate polari del centro del cerchio
rispetto al blocco N
12 FL X+10 Y+10 RL
13 FL ...
14 FL X+18 Y+35
15 FL ...
16 FL ...
17 FC DR- R10 CCA+0 ICCX+20 ICCY-15 RCCX12 RCCY14
X
Y
18 10
35
10
R10
20
CC
15
