Profilo sagomato (ciclo 25), Pag. 80 – HEIDENHAIN iTNC 530 (340 49x-03) Pilot Manuale d'uso
Pagina 80
80
Cicli SL
PROFILO SAGOMATO (Ciclo 25)

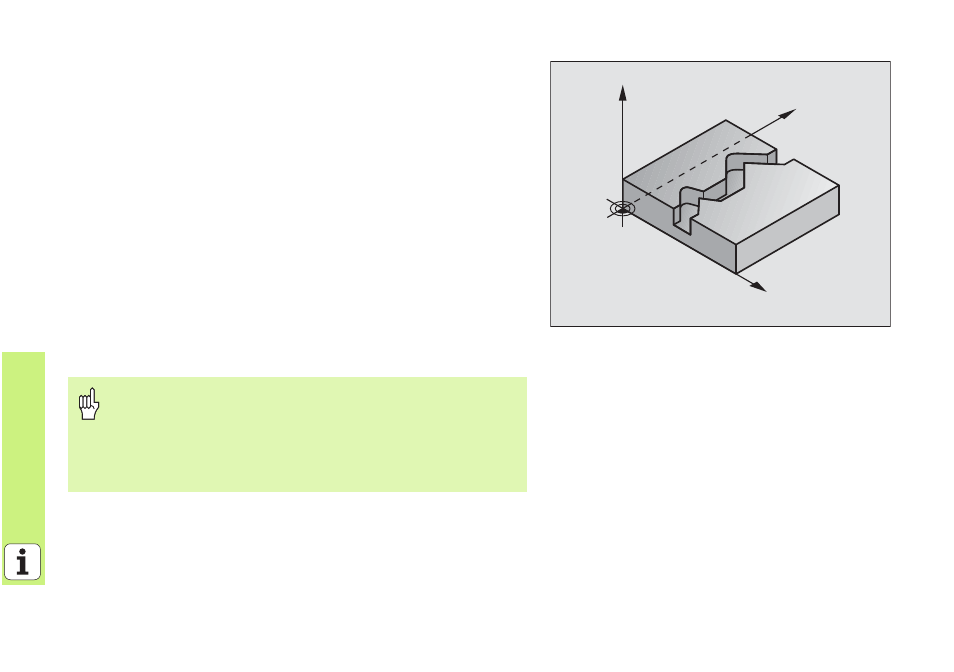

Con questo ciclo vengono definiti i dati di lavorazione di un profilo aperto
definiti in un sottoprogramma di profilo.
8
CYCL DEF: Selezionare il ciclo 25 PROFILO SAGOMATO
8
Profondità di fresatura: Q1
8
Quota di finitura laterale: Q3. quota di finitura nel piano di lavoro
8
Coord. della superficie del pezzo: Q5. coordinata della superficie del
pezzo
8
Altezza di sicurezza: Q7: Altezza a cui è impossibile una collisione tra
l’utensile ed il pezzo
8
Profondità di accostamento: Q10
8
Avanzamento in profondità: Q11
8
Avanzamento di fresatura: Q12
8
Tipo di fresatura: Q15. Fresatura concorde: Q15 = +1, Fresatura
discorde: Q15 = -1, con pendolamento, accostamenti ripetuti:
Q15 = 0
Il ciclo 14 PROFILO può contenere un solo numero label!
Il sottoprogramma può contenere circa 2048 tratti di retta!
Dopo la chiamata del ciclo non programmare quote
incrementali; pericolo di collisione.
Dopo la chiamata del ciclo posizionarsi su una posizione
definita (assoluta).
