Cicli SL

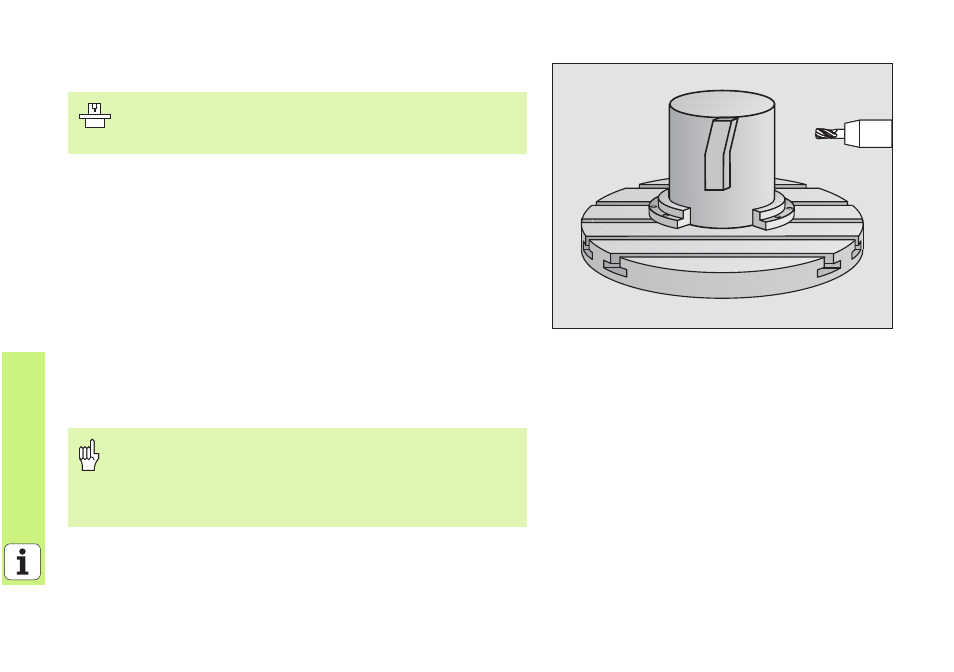

SUPERFICIE CILINDRICA (Ciclo 39, opzione software 1)
Con il ciclo 39 PROFILO SU SUPERFICIE CILINDRICA è possibile trasferire
un profilo aperto definito nello sviluppo su una superficie cilindrica.
8
Definire il profilo in un sottoprogramma e fissarlo con il ciclo 14 PROFILO
8
CYCL DEF: Selezionare il ciclo 39 PROFILO SU SUPERFICIE CILINDRICA
8
Profondità di fresatura: Q1
8
Quota di finitura laterale: Q3
8
Distanza di sicurezza: Q6. distanza tra l'utensile e la superficie del
pezzo
8
Profondità di accostamento: Q10
8
Avanzamento in profondità: Q11
8
Avanzamento di fresatura: Q12
8
Raggio del cilindro: Q16. Raggio del cilindro
8
Unità di misura: Q17. gradi = 0, mm/inch = 1
La macchina e il TNC devono essere predisposti dal
Costruttore per il ciclo 39 PROFILO SU SUPERFICIE
CILINDRICA
!
Il pezzo deve essere serrato in modo centrato!
L’asse dell’utensile deve essere perpendicolare all’asse
della tavola rotante!
Il ciclo 14 PROFILO può contenere un solo numero label!
Il sottoprogramma può contenere circa 2048 tratti di retta!
