103
La funzione PLAN
E
(o
pzio
n
e
so
ft
wa
re
1)
Definizione angoli di proiezione
(PLANE PROJECTED)
8 Selezionare FUNZIONI TNC SPECIALI
8 Selezionare ROTAZIONE PIANO DI LAVOR., PLANE PROJECTED

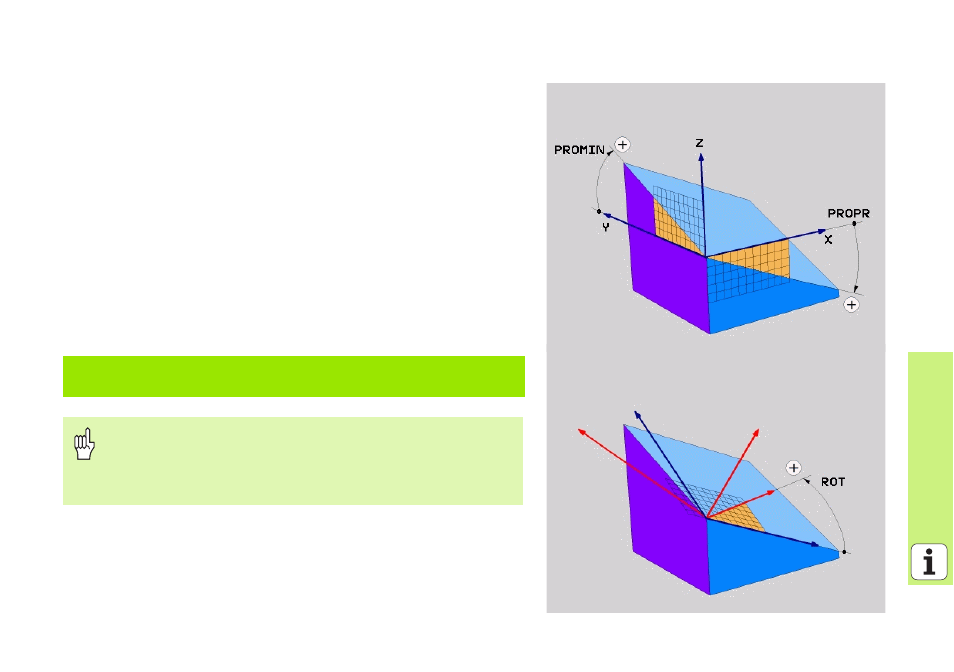

8 Angolo di proiez. 1° piano di coordinate? : Angolo proiettato del
piano di lavoro orientato nel 1° piano di coordinate del sistema di
coordinate fisso della macchina (vedere figura in alto a destra)
8 Angolo di proiez. 2° piano di coordinate? : Angolo proiettato nel
2° piano di coordinate del sistema di coordinate fisso della macchina
(vedere figura in alto a destra)
8 Angolo ROT del piano orient.? : Rotazione del sistema di coordinate
orientato intorno all’asse utensile orientato (corrisponde a una
rotazione con il ciclo 10 ROTAZIONE; vedere figura in basso a
destra).
8 Continuare con le caratteristiche di posizionamento (vedere
"Orientamento automatico (MOVE/STAY/TURN)", pag. 110)
5 PLANE PROJECTED PROPR+24 PROMIN+24 PROROT+30 MOVE DIST10
F500
Da osservare prima della programmazione
Gli angoli di proiezione possono essere utilizzati solo se si
deve lavorare un rettangolo. Altrimenti si verificano
distorsioni del pezzo.
