HEIDENHAIN iTNC 530 (340 49x-03) Pilot - Manuale (Pagina 86)

86
Cicl
i di
spianatura

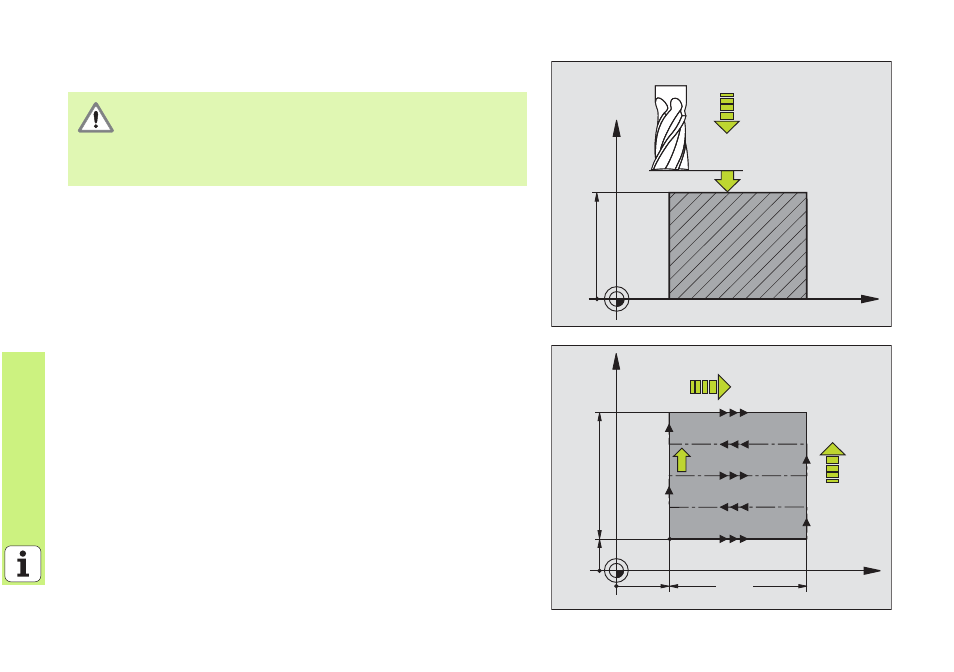

SPIANATURA (Ciclo 230)
8 CYCL DEF: Selezionare il ciclo 230 SPIANATURA
8 Punto di partenza 1º asse: Q225
8 Punto di partenza 2º asse: Q226
8 Punto di partenza 3º asse: Q227
8 1. Lunghezza del lato: Q218
8 2. Lunghezza del lato: Q219
8 Numero di tagli: Q240
8 Avanzamento in profondità: Q206
8 Avanzamento di fresatura: Q207
8 Avanzamento trasversale: Q209
8 Distanza di sicurezza: Q200
Il TNC posiziona prima l'utensile nel piano di lavoro, partendo
dalla posizione attuale, e poi nell'asse dell’utensile sul punto
di partenza. L'utensile deve essere preposizionato in modo
tale da escludere qualsiasi collisione con il pezzo o i
dispositivi di serraggio!
X
Z
Q200
Q227
Q206
X
Y
Q226
Q225
Q219
Q218
Q207
Q209
N = Q240
