Funzioni trigonometriche
Come illustrato precedentemente, il disegno del pezzo può non fornire
tutte le necessarie informazioni per l'immissione dei dati per una
funzione di fresatura o posizionamento. Se un valore sconosciuto può
essere espresso come funzione trigonometrica, ad esempio radice
quadrata o quadrato di un numero, il POSITIP 880 calcola il valore con
la calcolatrice trigonometrica. Vedere Fig. I.69 e Fig. I.70.
Uso della calcolatrice trigonometrica
 Con il cursore in un campo numerico (ad es. il campo POSIZIONE
FINALE di una retta), premere il softkey INFORMAZIONI, il softkey
CALCOLATRICE
e quindi il softkey STANDARD/TRIGONOMETRIA. Premere
il softkey ALTRI per visualizzare la barra di softkey riportata nella
figura a destra.
 Premere il softkey ALTRI per scorrere le tre barre di softkey.
 Inserire un numero e quindi premere il softkey per la relativa
funzione trigonometrica.
Esempio: immissione del raggio con valore equivalente alla radice
quadrata di 2, come descritto di seguito.
 Selezionare il campo RAGGIO.
 Premere il tasto 2.
 Premere il softkey INFORMAZIONI.
 Premere il softkey CALCOLATRICE.
 Premere il softkey TRIGONOMETRIA.
 Premere il softkey RADICE QUADRATA. Viene visualizzato il valore
1,4142.
Se si calcola il valore SIN, COS o TAN di un angolo, inserire prima
l'angolo e quindi premere il softkey idoneo. Se ad esempio in un
campo numerico si inserisce il valore 30 seguito dal softkey SIN, viene
visualizzato il valore 0,5 (SIN di 30°).
Supponiamo di voler configurare una barra SIN di 10 cm ad un angolo
di 30° e di voler sapere l'altezza del calibro a blocchetto sottostante:
moltiplicando 0,5 per 10, risulta che si deve impiegare un calibro a
blocchetto di 5 cm.

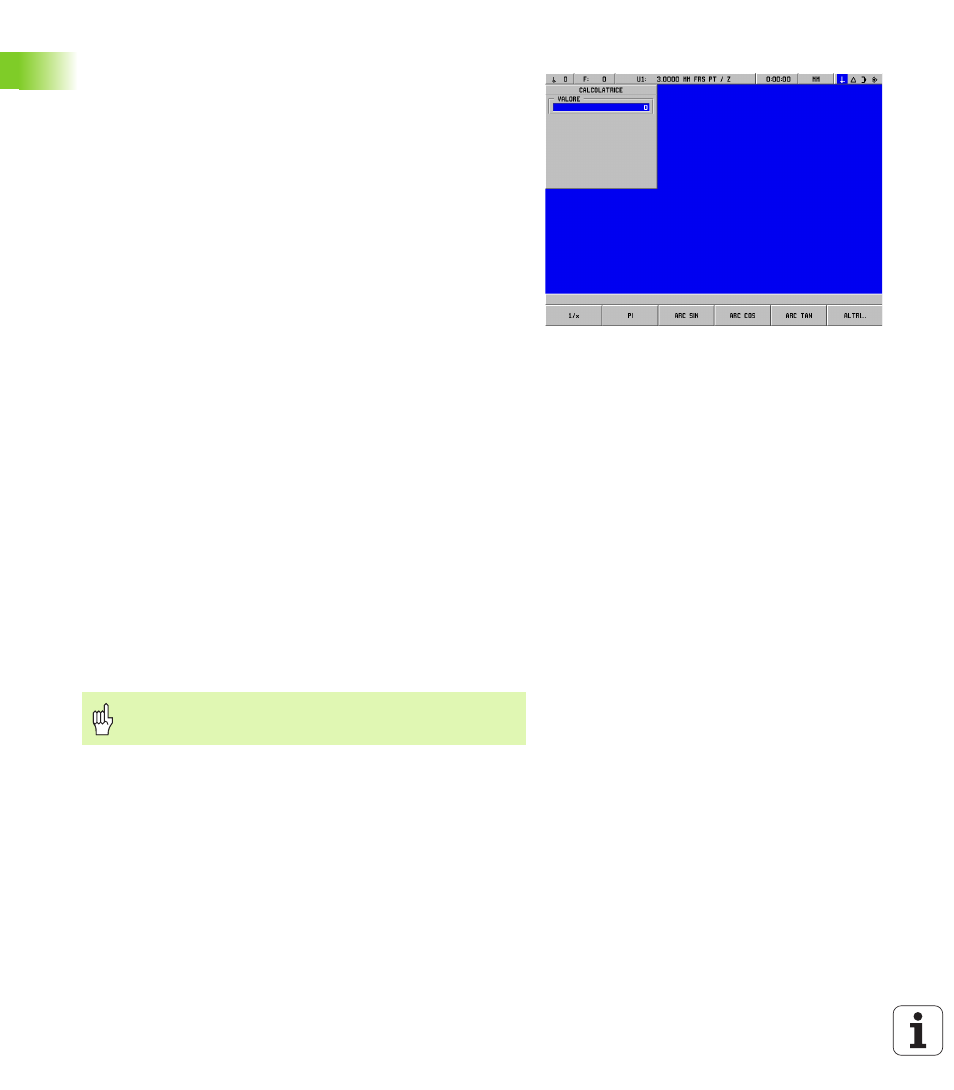

Fig. I.70 Softkey delle funzioni trigonometriche
I valori degli angoli utilizzano il sistema di selezione attuale
degli angoli in gradi decimali, GMS o radianti.
