POSITIP 880 13
I – 1 Pr
incipi f
ondamentali di posizionament
o Definizione dell'origine

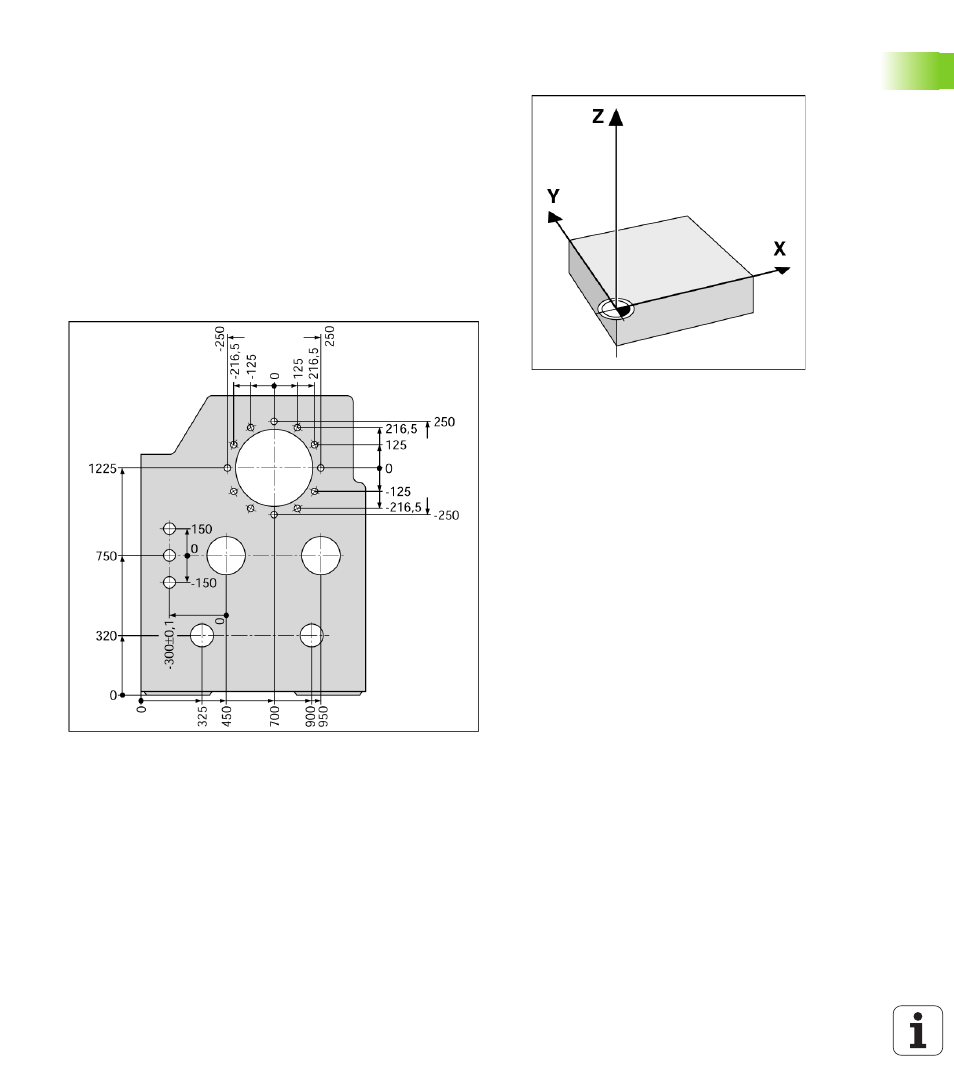

Il disegno del pezzo (Fig. I.3) identifica un determinato punto sul pezzo
(solitamente un angolo) come origine assoluta ed eventualmente
uno o più punti come origini relative.
La procedura di definizione dell'origine seleziona questi punti come
l'origine del sistema di coordinate assolute o relative: il pezzo allineato
agli assi macchina viene spostato in una determinata posizione
relativamente all'utensile e il valore visualizzato viene azzerato o
impostato ad un altro valore di posizione adeguato (ad esempio per
compensare il raggio dell'utensile).
Esempio:
disegno con diverse origini relative (ISO 129 o DIN 406 parte 11,
Fig. 171)
Fig. I.3 L'origine del pezzo rappresenta l'origine del
sistema di coordinate cartesiane
