92 I Istruzioni operative
I – 8 La masc
her
a
INFORMAZIONI
Configurazione visualizzazione
La maschera CONFIGURAZIONE VISUALIZZAZIONE consente di
determinare gli assi da visualizzare e in quale ordine. La visualizzazione
posizione può presentare 1 o 2 configurazioni indipendenti.
 Premere il softkey ASSE SUCCESSIVO per selezionare l'asse tra quelli
disponibili.
 Premere il tasto CE per disattivare la visualizzazione degli assi.
 La maschera si chiude premendo il softkey ANNULLA o il softkey
CONFERMA
.
 La configurazione predefinita per POS1 è 1° = X, 2° = Y e 3° = Z. La
visualizzazione di tutti gli altri assi è impostata su OFF. La
visualizzazione predefinita per POS2 è impostata per tutti gli assi su
OFF.
 Se è disponibile più di 1 configurazione, il softkey VISTA POS è
utilizzato per passare da POS1 a POS2 e viceversa. L'impostazione
attuale è visualizzata nel softkey. All'accensione del POSITIP 880,
sullo schermo compare automaticamente la visualizzazione POS1.
Fattore di scala
Il fattore di scala può essere utilizzato per ingrandire o ridurre il pezzo
rispetto alla quota programmata. I valori visualizzati vengono
moltiplicati per il fattore di scala. L'offset del raggio utensile non è
interessato dal fattore di scala. Il fattore di scala di 1,0 è utilizzato per
creare un pezzo delle stesse dimensioni del disegno. Vedere Fig. I.65.
 Il tastierino numerico è impiegato per inserire un numero maggiore
di zero. L'intervallo è compreso tra 0,1000 e 10,000.
 Le impostazioni del fattore di scala rimangono attive anche in
seguito allo spegnimento del POSITIP 880. L'impostazione
predefinita alla prima accensione è OFF con valore pari a 1,0000.
 Quando il fattore di scala presenta un valore diverso da 1, il simbolo
della scala
è visualizzato accanto agli assi visualizzati.
Assi diametro
Selezionare ASSI DIAMETRO per impostare i valori degli assi sul
diametro o sul raggio in funzione delle quote riportate sul disegno.
 Selezionare ASSI DIAMETRO e premere il tasto ENT.
 Il cursore si posiziona nel campo ASSE X (impostazione predefinita
di questo campo: RAGGIO). In funzione del parametro necessario
per questo asse specifico, premere il softkey DIAMETRO o premere il
tasto ENT per lasciare l'impostazione RAGGIO e passare al campo
dell’asse successivo.
 Premere il softkey CONFERMA, quindi premere il softkey CONFERMA
NUOVE IMPOSTAZIONI
.

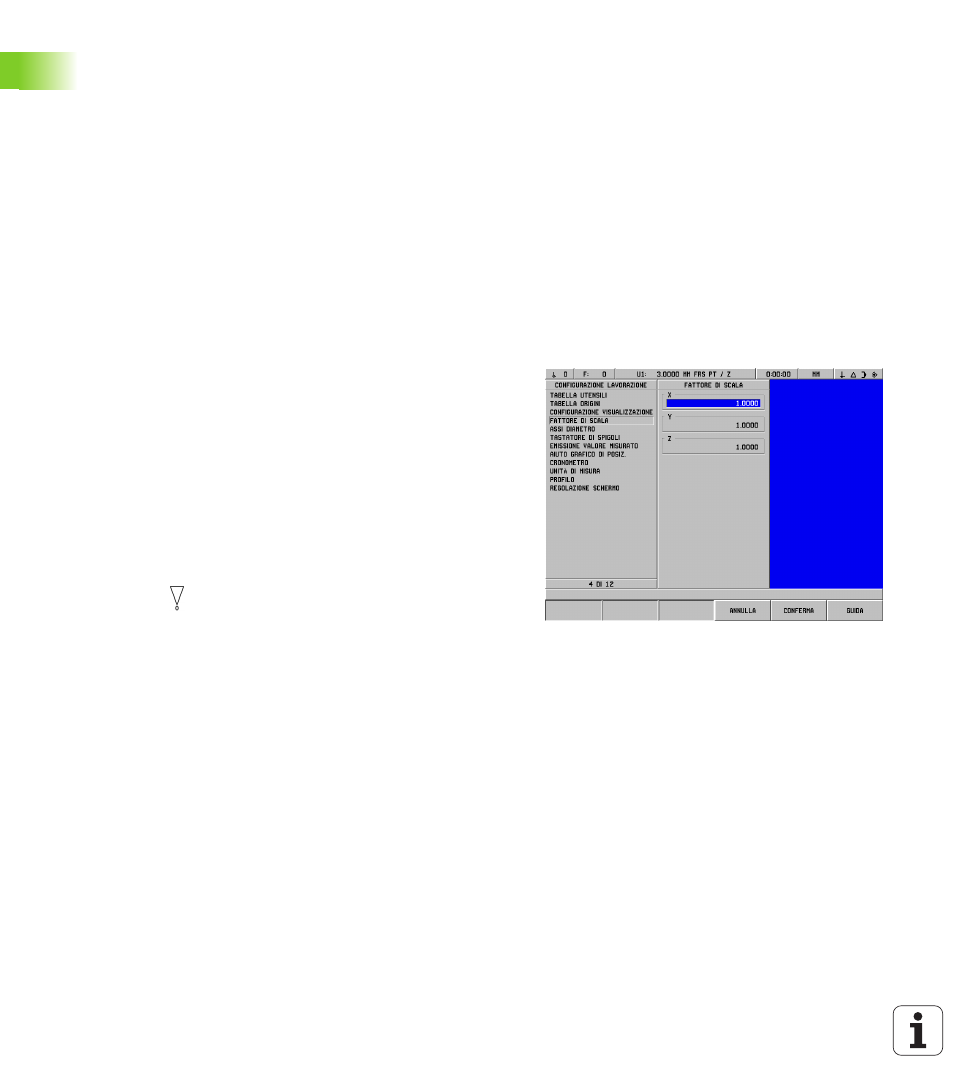

Fig. I.65 Fattore di scala
