Modalità: PERCORSO RESIDUO
Operazioni preliminari:
Inserire i dati dell'utensile.
Preposizionare adeguatamente l'utensile (ad es. X = Y = -20 mm).
Spostare l'utensile alla profondità di fresatura.
Selezionare l'asse Y premendo il relativo tasto.
Inserire il valore nominale di posizione per lo spigolo
1: Y = 20 mm e
selezionare la compensazione raggio utensile R + con
il softkey COMP. UTENSILE (R+).
Confermare il valore nominale di posizione premendo
il softkey CONFERMA. Viene visualizzato l'aiuto grafico di
posizionamento per l'asse Y.
Traslare l'asse Y fino a passare per lo zero. Il quadrato
nell'aiuto grafico di posizionamento è ora centrato
rispetto ai due marcatori triangolari.
Dopo il passaggio per lo zero, il valore dell'asse viene
incrementato nel blocco successivo.
Premere il softkey BLOCCO SUCCESSIVO.
Selezionare l'asse X premendo il relativo tasto.

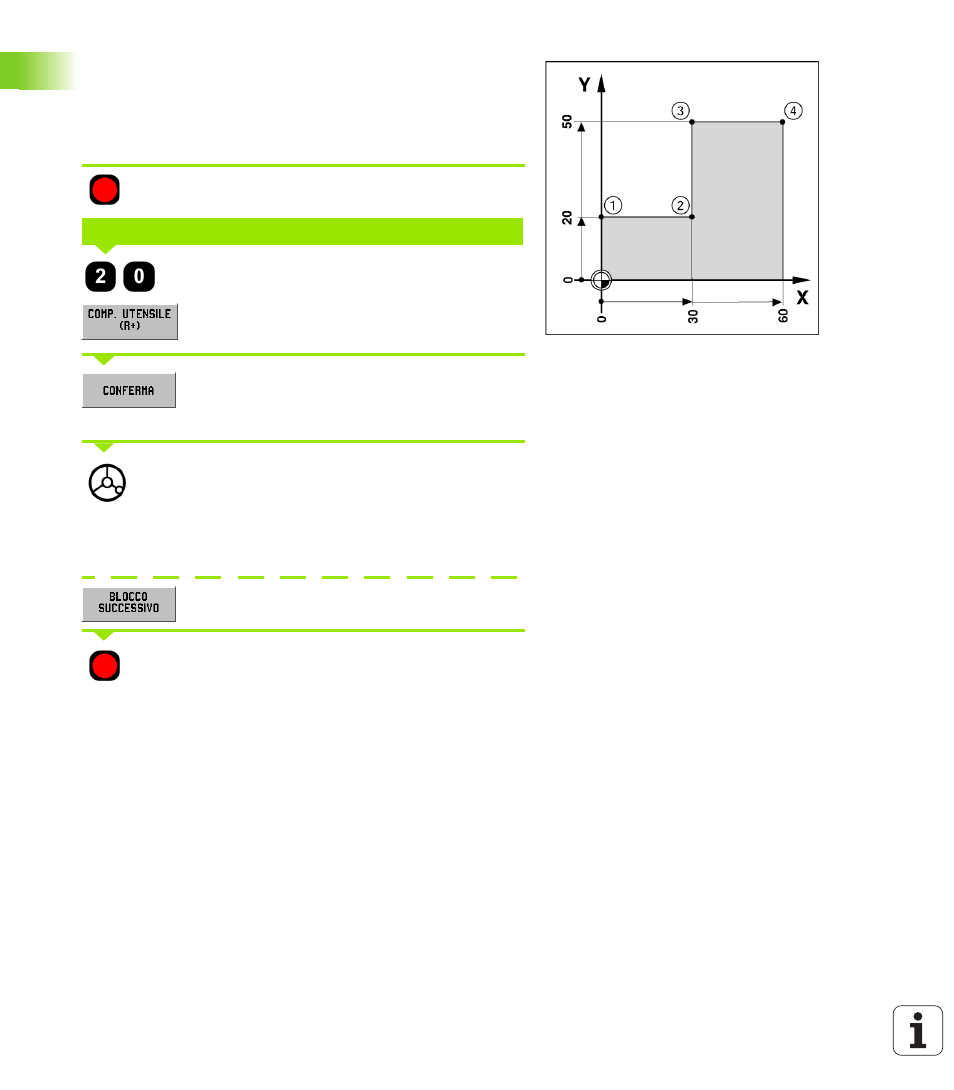

Fig. I.32
VALORE NOMINALE DI POSIZIONE
