128 II Dati tecnici
II – 2 Configur
azione di sist
ema
Compensazione errore non lineare
La compensazione errore non lineare può essere applicata se i risultati
del confronto con lo standard di riferimento indicano un errore alterno
od oscillante. I valori di correzione richiesti vengono calcolati e
immessi in una tabella. Il POSITIP 880 gestisce fino a 128 punti per
asse. Il valore di errore tra due punti di compensazione adiacenti è
calcolato mediante interpolazione lineare.
 Selezionare NON LINEARE e premere il softkey MODIFICA TABELLA.
 La tabella di compensazione errore del sistema di misura e il grafico
che rappresenta l'errore sono visualizzati sul lato sinistro dello
schermo.
 La tabella di compensazione errore visualizza la voce della tabella, il
valore misurato della riga e l'errore che si presenta con questo valore
misurato.
Lettura del grafico
„ Il grafico rappresenta l'errore di inseguimento (valore di riferimento
– valore misurato) rispetto al valore misurato. La riga graduata del
grafico è fissa. Spostando il cursore nella maschera, la posizione del
punto sul grafico è indicata da una linea verticale di colore blu.
Vedere Fig. II.13.
Creazione di una tabella di compensazione errore non lineare
 Per creare una nuova tabella di compensazione errore, premere
dapprima il softkey SVUOTA TABELLA. Questo softkey è disponibile
soltanto se è già presente una tabella che contiene dati.
 I valori misurati della compensazione errore sono relativi alla
posizione dell'origine della tabella. Una volta cancellata la tabella di
compensazione errore, il POSITIP 880 ripristina l'origine della tabella
nella posizione del punto di riferimento della riga graduata.
 L'origine della tabella può essere impostata in un'altra posizione.
Spostare nella posizione dalla quale i valori della tabella devono
essere misurati e premere il softkey IMPOSTA ORIGINE TABELLA.
L'origine della tabella deve essere impostata prima di aggiungere
altre voci alla tabella.
Configurazione della tabella di compensazione
 I dati di compensazione errore vengono aggiunti alla tabella
premendo il softkey AGGIUNGI NUOVO PUNTO.
 Sono disponibili 2 possibilità per inserire i dati nella tabella:
IMMISSIONE DIRETTA o CALCOLO AUTOMATICO.
La compensazione errore non lineare è disponibile solo per
righe con indici di riferimento. Se è stata definita una
compensazione errore non lineare, non si applica alcuna
compensazione errore finché non sono stati superati gli
indici di riferimento.

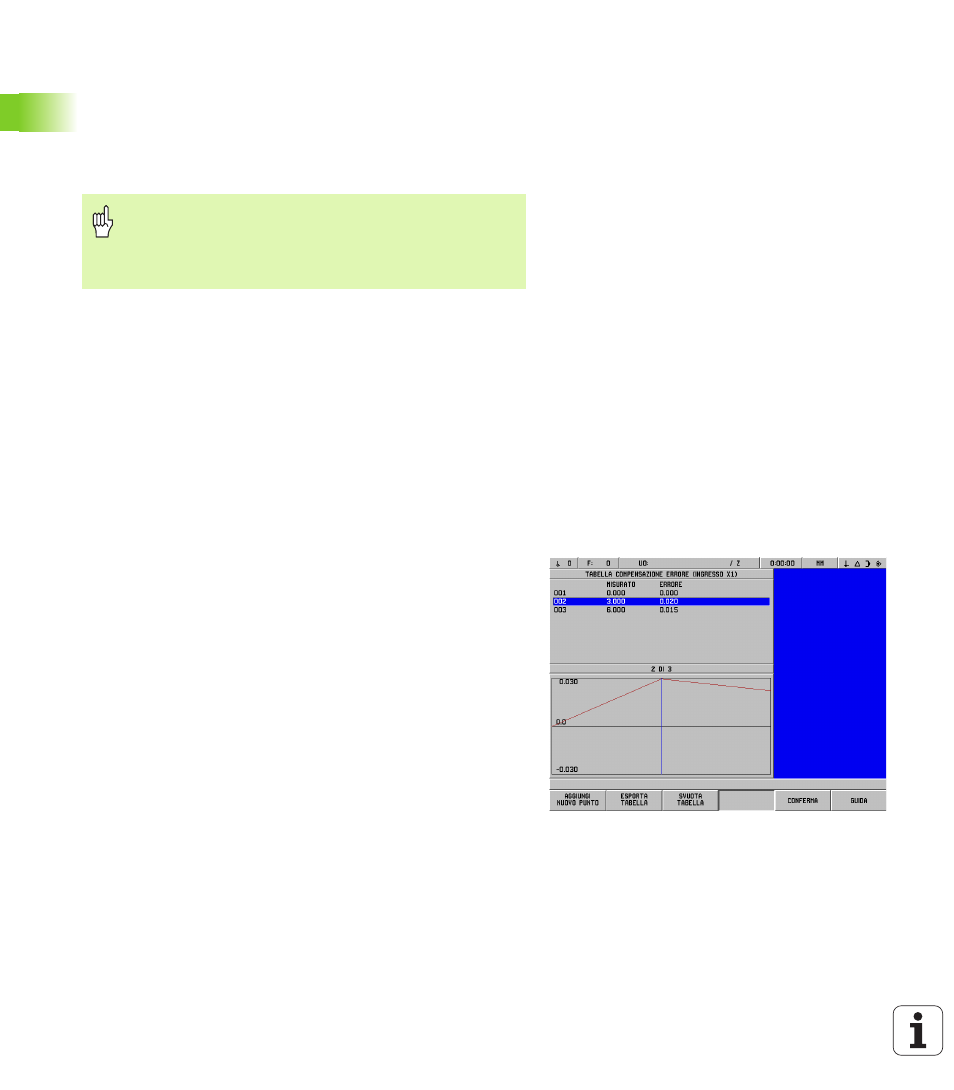

Fig. II.13 Maschera per la compensazione errore non
lineare
