Fresatura di una tasca rettangolare in programmi
Il POSITIP 880 semplifica la sgrossatura di tasche rettangolari. È
sufficiente inserire le quote della tasca e il POSITIP 880 calcola i
percorsi di sgrossatura.
Esecuzione del ciclo

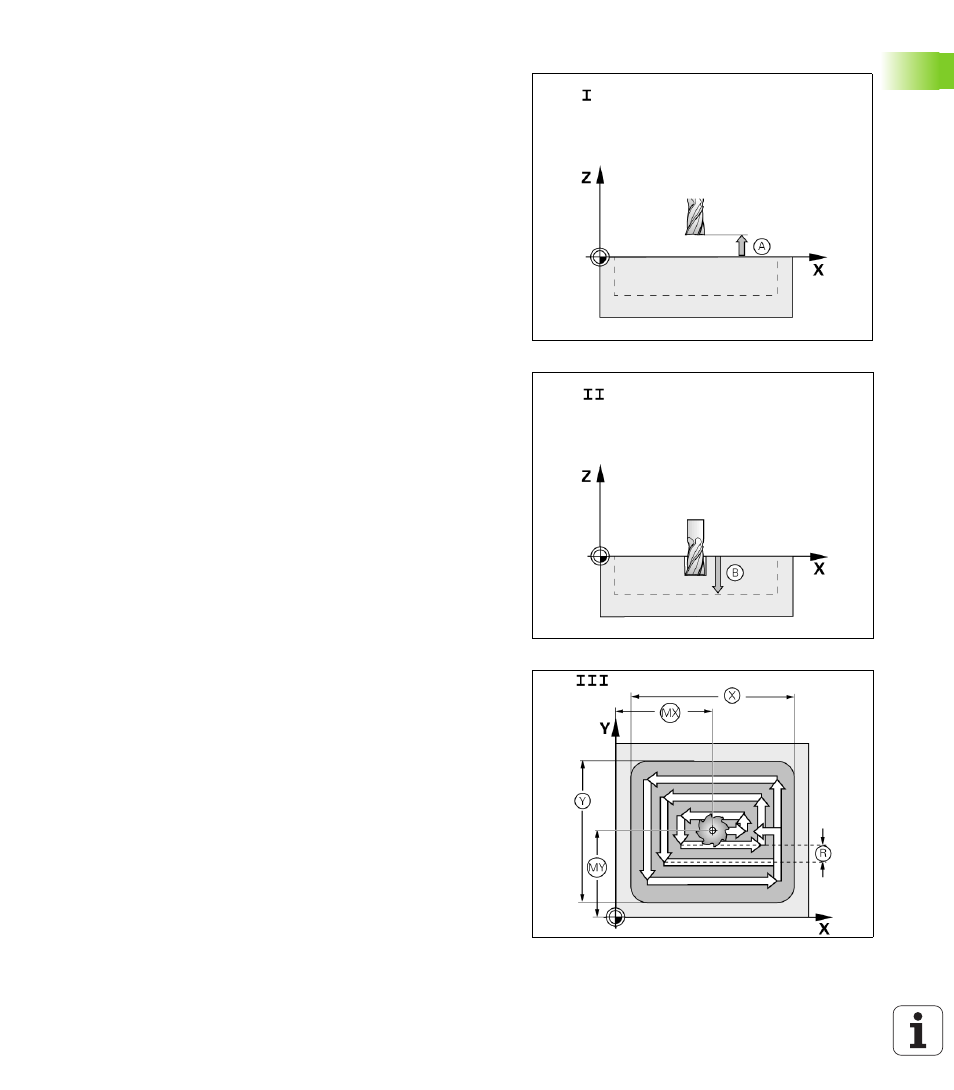

L'esecuzione del ciclo è rappresentata nelle figure riportate a destra.
Passo 1
Il POSITIP 880 predefinisce il percorso residuo per portare l'utensile
alla posizione iniziale A: prima nell'asse utensile, quindi nel piano di
lavoro verso il centro della tasca.
Passo 2
La sgrossatura della tasca viene eseguita in conformità al percorso
rappresentato in figura (vedere Passo 2). Nel piano di lavoro
l'incremento non è maggiore del raggio dell'utensile attivo.
L'incremento dell'ultima passata intorno alla tasca è uguale al
sovrametallo di finitura. Si seleziona quindi l'idonea profondità di
avanzamento nell'asse utensile.
Passo 3
Tale procedura si ripete fino a raggiungere la profondità immessa B.
Immissioni per il ciclo TASCA RETTANGOLARE
„ Posizione iniziale
(inserire il valore assoluto, riferito all'origine)
„ Profondità finale
(inserire il valore assoluto, riferito all'origine)
„ Centro in X
centro della tasca nell'asse principale del piano di lavoro
„ Centro in Y
centro della tasca nell'asse secondario del piano di lavoro
„ Lunghezza lato in X
lunghezza della tasca in direzione dell'asse principale
„ Lunghezza lato in Y
lunghezza della tasca in direzione dell'asse secondario
„ Direzione
(oraria o antioraria)
„ Sovrametallo di finitura
sovrametallo di finitura nel piano di lavoro
Passo 1 per tasca rettangolare
Passo 2 per tasca rettangolare
Passo 3 per tasca rettangolare
