POSITIP 880

121

II – 1 Montaggio e colleg

ament

o

elet

tr

ico

La correlazione tra ingresso del sistema di misura e asse può essere
definita a piacere.

Configurazione predefinita

Collegamento del tastatore di spigoli

Collegare il tastatore di spigoli HEIDENHAIN KT al connettore Sub-D
X10 sul retro del visualizzatore.

Per l'impiego con il tastatore di spigoli configurare il POSITIP 880 con
i seguenti parametri operativi:

„

lunghezza dello stilo,

„

diametro dello stilo.

Consultare il capitolo I-8, paragrafo "Menu CONFIGURAZIONE
LAVORAZIONE", per la descrizione dei parametri operativi.

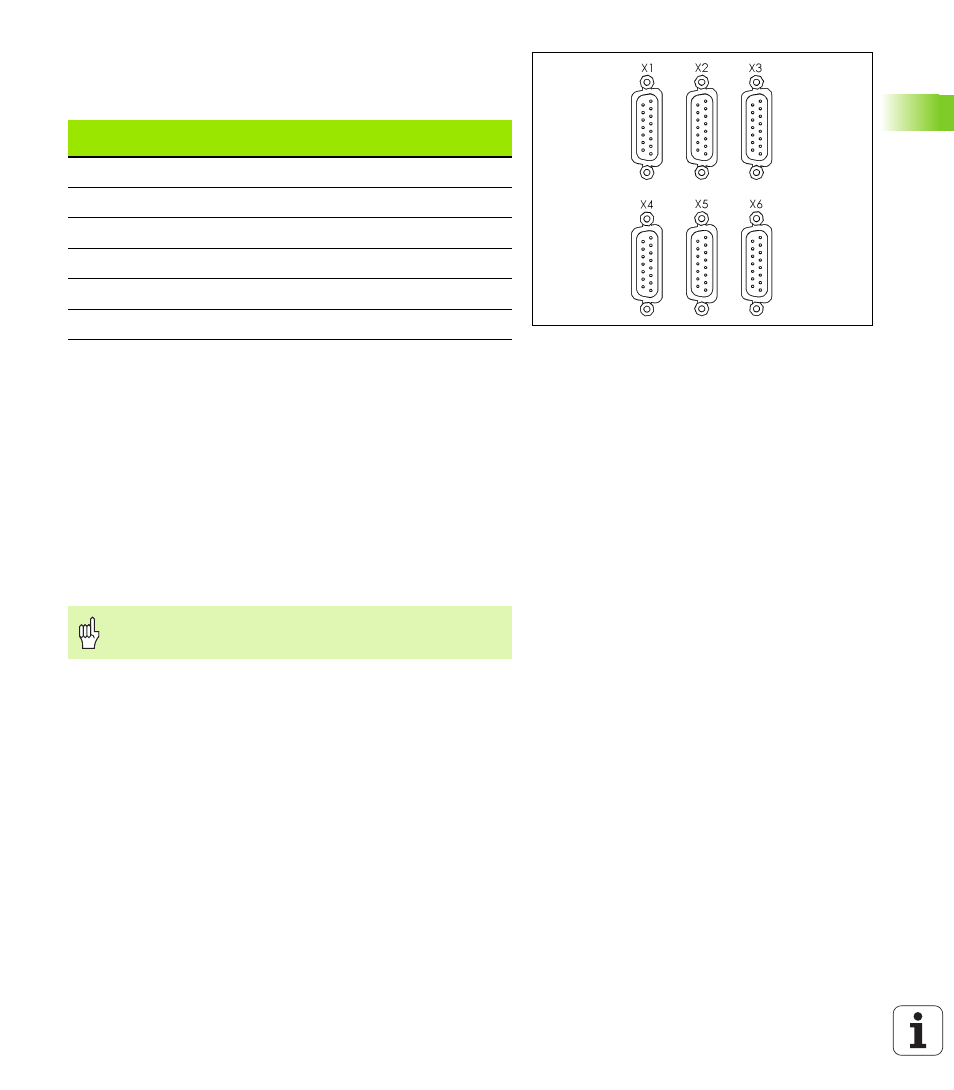

Fig. II.4

Ingressi dei sistemi di misura sul retro del
visualizzatore

Ingresso sistema di
misura

Fresatura

Tornitura

X1

X

X

X2

Y

Z

X3

Z

Xo

X4

W

Zo

X5

U

A

X6

V

Ao

È necessario definire le nuove impostazioni del tastatore di
spigoli.
