122
II Dati tecnici
II – 1 Montaggio e colleg
ament
o
elet
tr
ico

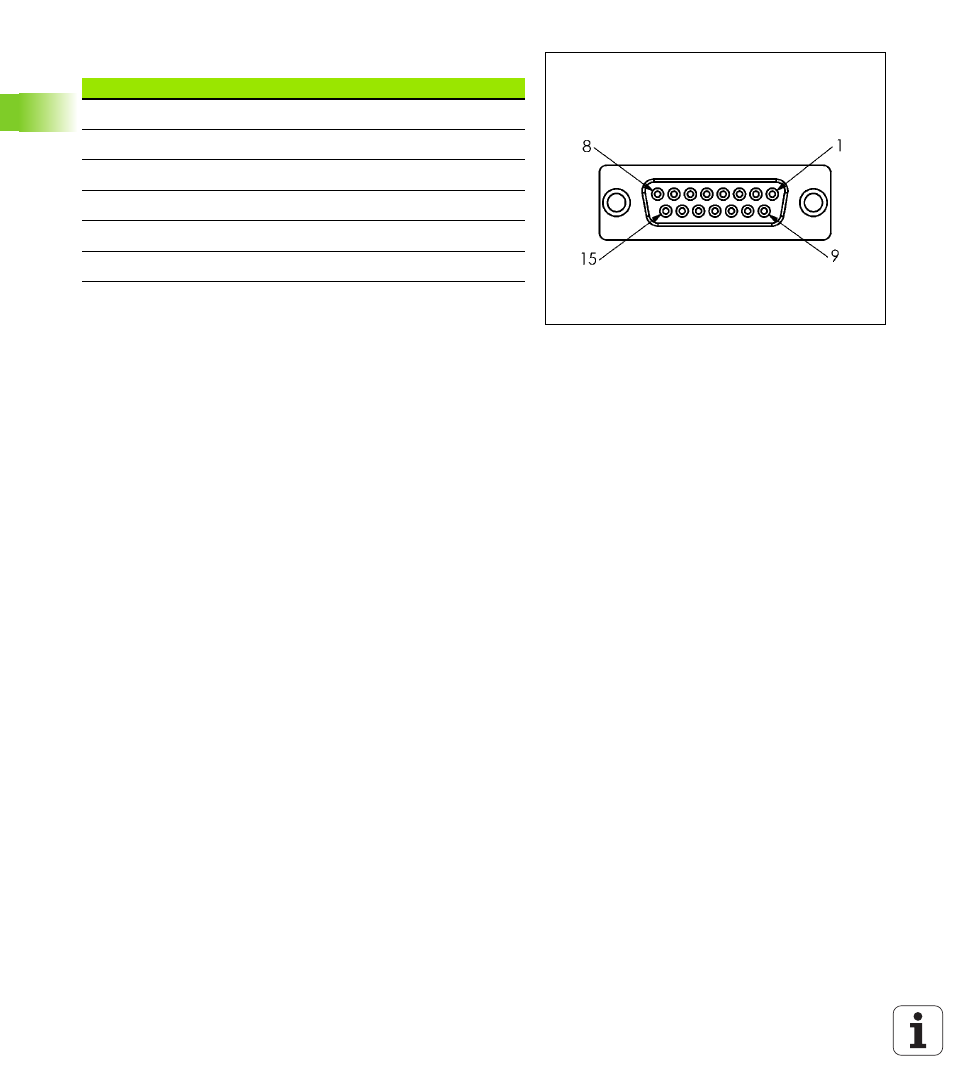

Piedinatura dell'ingresso del tastatore di spigoli (vedere Fig. II.5)
Non configurare tutti gli altri pin.
Fig. II.5
Connettore a 15 poli (femmina) del tastatore
di spigoli
Pin
Configurazione
Tipo
1
Schermatura interna
2
Stato di pronto
KT 130
6
UP +5 V
KT 130
8
UP 0V
KT 130
13
Segnale di commutazione
KT 130
Chassis
Schermatura esterna
