Selezione origine con l'utensile

Anche se si utilizza un utensile o un tastatore di spigoli non elettrico
per selezionare le origini, è possibile impiegare comunque le funzioni
di tastatura del POSITIP 880 descritte nel paragrafo "Selezione origine
con il tastatore di spigoli": SPIGOLO, INTERASSE e CENTRO
CERCHIO. Vedere Fig. I.27 e Fig. I.28.

Operazioni preliminari: immissione del diametro dell'utensile e
selezione dell'origine

Premere il softkey INFORMAZIONI.

Premere il softkey CONFIGURAZIONE LAVORAZIONE.

Selezionare la maschera TABELLA UTENSILI e premere il tasto ENT.

Selezionare l'utensile da impiegare per la selezione dell'origine.

Premere il softkey CONFERMA e quindi il softkey CONFERMA NUOVE
IMPOSTAZIONI

.

Esempio: tastatura dello spigolo del pezzo e selezione dello
spigolo come origine

Asse origine: X = 0 mm

Diametro utensile: D = 3 mm

Modalità: VALORE REALE

Premere il softkey TASTA.

Selezionare l'asse per il quale deve essere impostata
la coordinata: asse X.

Premere il softkey SPIGOLO.

Sfiorare lo spigolo del pezzo

Salvare la posizione dello spigolo premendo il softkey
EVIDENZIA

.

Allontanare l’utensile dal pezzo.

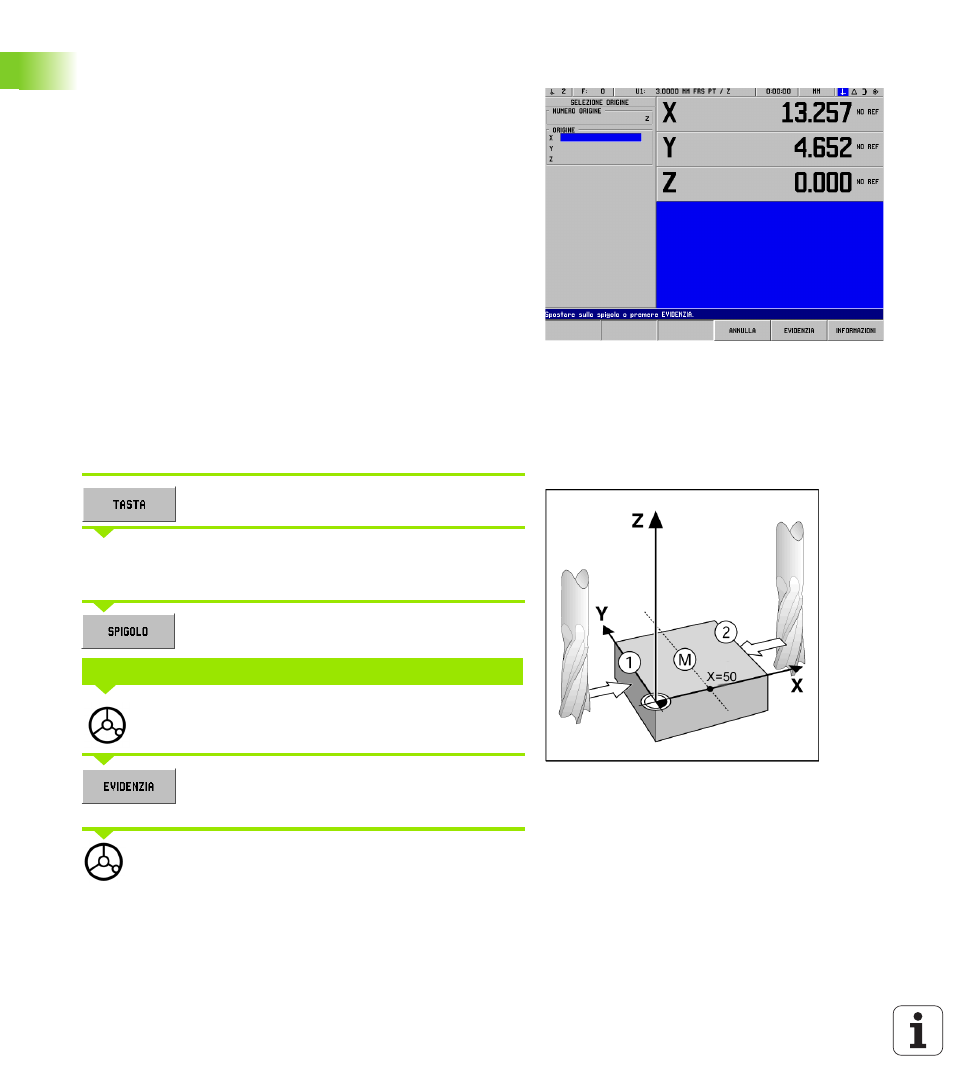

Fig. I.27 Impostazione dello spigolo come origine

Fig. I.28

TASTATURA IN X
