12 I Istruzioni operative
I – 1 Pr
incipi f
ondamentali di posizionament
o I – 1 Principi fondamentali di
posizionamento
Sistemi di coordinate
Per poter definire le posizioni su una superficie, è richiesto un sistema
di riferimento.
Le posizioni sulla terra, ad esempio, possono essere definite in modo
assoluto dalle rispettive coordinate geografiche di longitudine e
latitudine. Contrariamente alla definizione relativa di una posizione
riferita ad un punto noto, la rete di linee orizzontali e verticali sulla terra
costituisce un sistema di riferimento assoluto. Vedere Fig. I.1.
Per la lavorazione di un pezzo su una fresatrice si presuppone un
sistema di coordinate definito sistema di coordinate cartesiane (o
ortogonali, così definite in onore del matematico e filosofo francese
Renatus Cartesius, vissuto dal 1596 al 1650). Il sistema di coordinate
cartesiane si basa su tre coordinate di assi denominati X, Y e Z, paralleli
alle guide della macchina.
La figura a destra (Fig. I.2) illustra la regola delle tre dita per ricordare
le tre direzioni degli assi: il dito medio è rivolto in direzione positiva
dell'asse utensile dal pezzo verso l'utensile (l'asse Z), il pollice indica la
direzione X positiva e l'indice la direzione Y positiva.
È possibile saltare questo capitolo, se sono già chiari i
concetti di sistema di coordinate, quote incrementali e
assolute, posizione nominale, posizione reale e percorso
residuo.

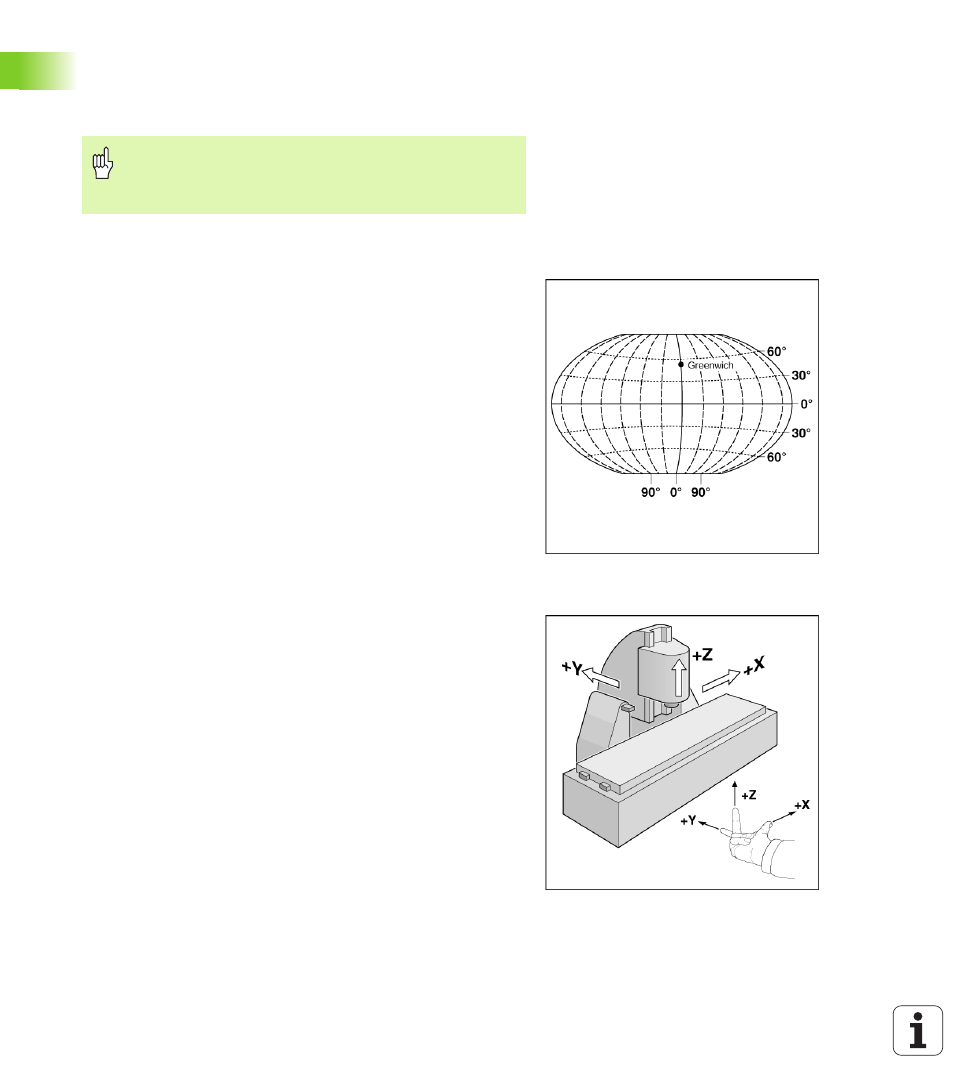

Fig. I.1 Sistema di riferimento assoluto delle
coordinate geografiche
Fig. I.2 Denominazioni e direzioni degli assi
macchina su una fresatrice
